Votre écran LCD affiche-t-il des couleurs étranges ? Guide de diagnostic en 3 étapes !

Lorsque les écrans d’un équipement industriel deviennent soudainement bleuâtres, rougeâtres ou affichent des couleurs déformées, il ne s’agit pas seulement d’une nuisance opérationnelle : cela peut signaler des problèmes matériels sous-jacents ou de transmission du signal.

  Dans des domaines critiques tels que la surveillance de l'alimentation, les dispositifs médicaux ou les systèmes automobiles, la précision de l'affichage est essentielle pour la sécurité et l'efficacité. Ne paniquez pas lorsque les couleurs deviennent voyous ; un dépannage systématique est la clé !

Étape 1 : Simplifiez avec les niveaux de gris – Isolez le problème !

  Commencez par éliminer la complexité des couleurs. Affichez du contenu en noir et blanc pur. Si vous remarquez des taches anormales, des stries, un rétroéclairage inégal ou une atténuation/éclaircissement localisé, le problème indique probablement des dommages physiques (par exemple, des marques de pression, des pixels morts), une défaillance du rétroéclairage ou une tension de commande instable. Cette étape permet d'identifier rapidement s'il s'agit d'une « blessure matérielle » ou d'un « symptôme de couleur » plus profond.

Étape 2 : Vérification des couleurs primaires – Identifiez les canaux défectueux !

  Si les niveaux de gris semblent normaux, l’accent est mis sur le traitement du signal. Effectuez des tests individuels rouge, vert et bleu. Affichez séquentiellement le rouge, le vert et le bleu purs en plein écran. Observez attentivement : manque-t-il une couleur ? Une luminosité anormale ? Ou montrer des teintes inattendues ? Par exemple, des points roses/jaunes lors d'un test rouge indiquent des problèmes tels que des circuits de sous-pixels endommagés, des câbles flexibles FPC desserrés ou des sorties de canal de couleur défectueuses dans le circuit intégré du pilote. Ce « tri des couleurs » localise précisément la cause profonde.

Étape 3 : Décodez la commande – Faites correspondre les paramètres RVB/BGR !

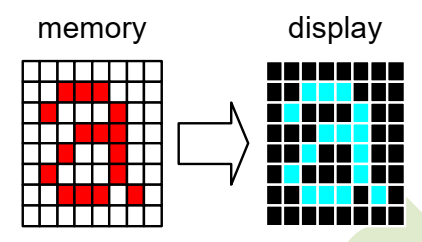

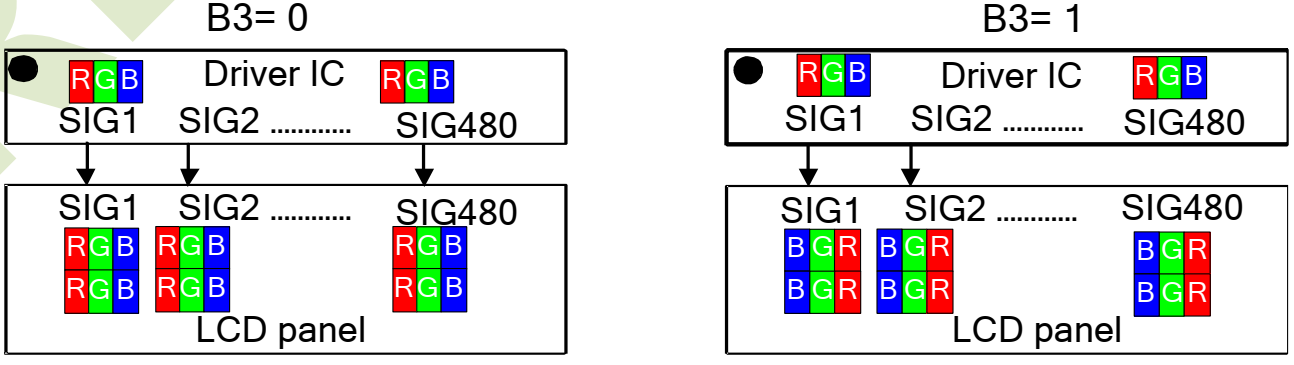

  Si les problèmes persistent, le coupable peut résider dans les protocoles de communication matériel-logiciel, en particulier dans l'ordre des données de couleur ! Les écrans LCD peuvent utiliser des dispositions de sous-pixels RVB ou BGR. Si votre carte mère (MCU/SoC) génère des données dans l'ordre RVB alors que l'écran LCD est par défaut en BGR (ou vice-versa), les couleurs s'inverseront entièrement (par exemple, le rouge devient bleu) ! Vérifiez toujours les spécifications de l'écran avec les paramètres du pilote de la plate-forme, en vous assurant que le format de couleur ou l'ordre des pixels s'aligne parfaitement. Cette étape comble le « fossé du langage des couleurs », en restaurant des visuels précis.

  Vous faites face à des problèmes persistants ? En tant que fabricant leader d'écrans LCD en Chine, CNK Electronics propose des solutions sur mesure. Personnalisez les modules LCD avec des configurations RVB précises pour une intégration transparente. Contactez-nous pour des écrans conçus pour offrir clarté, fiabilité et performances.
