Technologies de débogage et normes opérationnelles du pilote d'affichage de base

1. Application avancée de la commande BIST

Principe de fonctionnement : le moteur d'auto-test intégré du pilote IC s'active lors du chargement correct du code d'initialisation, générant des modèles de diagnostic (barres de couleur/damier).

Doubles fonctions de diagnostic :

▶ Vérification fondamentale : l'absence de sortie indique des erreurs critiques dans le timing d'initialisation ou la configuration des registres.

▶ Isolation des défauts : un autotest normal avec une défaillance du signal externe confirme les problèmes de traitement du signal de la carte mère.

Applications étendues : modes de test à plusieurs niveaux (contrôlés via un registre 0x36) pour l'uniformité des niveaux de gris et l'évaluation de la réponse des couleurs.

2. Protocole de commande de lecture d'identité systématique

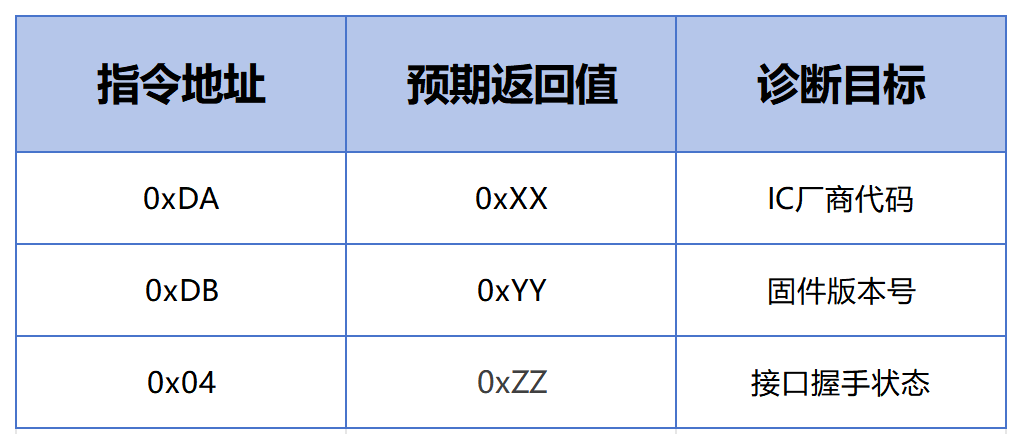

Matrice de commandes :

Dépannage de la couche de communication : trois échecs de lecture consécutifs nécessitent une inspection de :

▶ Correspondance de tension d'interface (tolérance ± 5 %)

▶ Diaphonie du signal (ouverture du diagramme de l'œil >0,7 UI)

▶ Synchronisation de mise sous tension (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Impédance de terre (<50 mΩ) Protocole de sécurité de débogage en six dimensions (règles d'or améliorées) Protection thermique : mise sous tension initiale avec alimentation limitée en courant (≤ 200 mA), surveillée par imagerie thermique IR. ΔT > 15 ℃ déclenche une interruption du circuit.

Double vérification du code : le code d'initialisation officiel nécessite une validation SHA-256 avec intégration d'une minuterie de surveillance.

Protocole de modification de code sécurisé : les modifications du registre doivent réussir :

▶Test de protection ESD (HBM≥8KV)

▶ Vieillissement accéléré de 72 heures

▶ Test de résistance au rodage (image statique 96 heures)

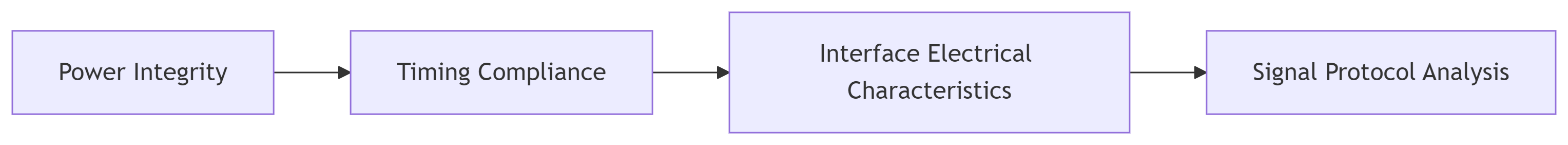

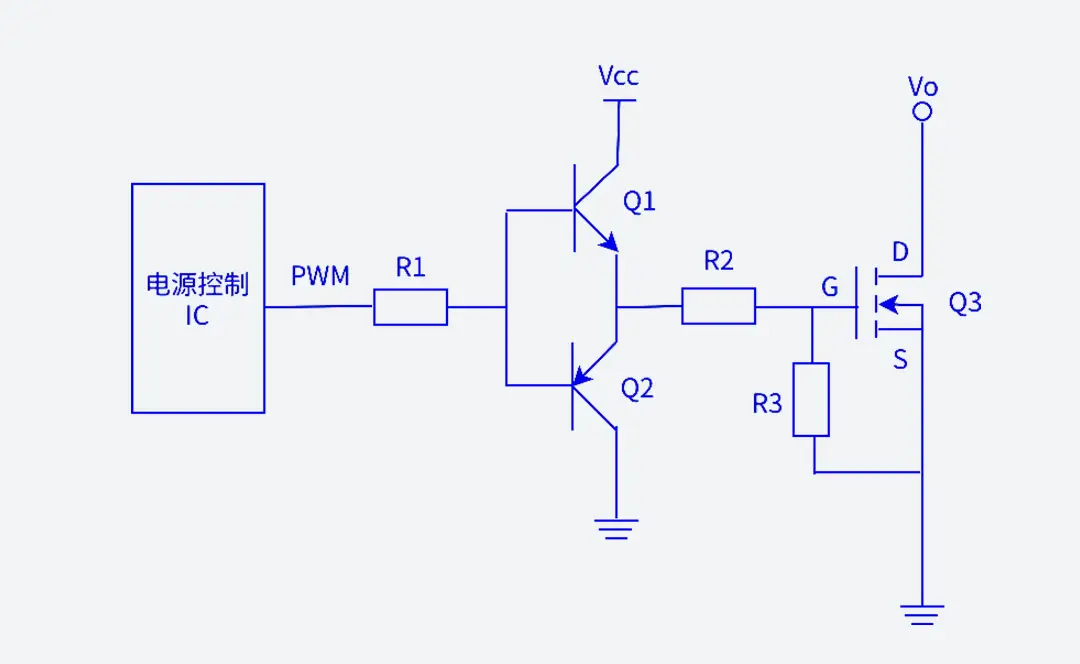

Flux de diagnostic axé sur le matériel :

Tolérance aux défauts de synchronisation : paramètres de synchronisation critiques avec une marge de ± 20 % ; Front descendant RESET synchronisé avec le front montant du VDDS (écart <1 μs).

Algorithmes de maintenance dynamique :

▶ Changement de pixel (déplacement de 1 pixel toutes les 2 heures)

▶ Actualisation périodique des images négatives (toutes les 30 minutes)

▶ Optimisation adaptative du contraste (en fonction du contenu)Système d'assurance technique de qualité industrielleGestion complète du cycle de vie : met en œuvre une maintenance proactive basée sur l'AMDEC, de la conception à la production de masse :

Dispositifs médicaux : Conforme aux normes de courant de fuite CEI 60601-1

Systèmes automobiles : certifiés pour un cycle thermique de -40 ℃ ~ 105 ℃

IHM industrielle : prend en charge 2 millions d'endurance d'opérations tactiles

Benchmarks de fabrication intelligente :

▶ Précision de placement au niveau du micron (±15 μm)

▶ Inspection AOI en ligne (taux de capture des défauts ≥99,2%)

▶ Système de traçabilité des données (plus de 200 paramètres de processus par panneau)

Avertissement critique : le débogage du pilote d'affichage constitue une symphonie matériel-logiciel de précision. Des opérations non autorisées peuvent provoquer des dommages irréversibles (panne du circuit intégré/carbonisation des électrodes). Mettez en œuvre un protocole d'approbation du matériel nécessitant une double approbation par des ingénieurs électroniques seniors et des architectes d'affichage.
