Spécifications de conception de disposition des câbles FPC : prévention des ruptures, des contacts intermittents et garantie d'une transmission d'affichage HD stable

À l’ère des appareils intelligents recherchant des expériences visuelles ultimes, la qualité de l’affichage haute définition est essentielle. Cependant, les données indiquent qu'une part importante des échecs d'affichage proviennent de problèmes de transmission du signal. En tant que « bouée de sauvetage » pour les données, la conception rationnelle de la disposition des câbles FPC détermine directement la fiabilité du produit et l'expérience utilisateur. Pour éviter les pièges courants, respectez les spécifications de conception de base et les considérations critiques suivantes :

Spécifications de conception de base : principes clés pour une fiabilité améliorée des câbles

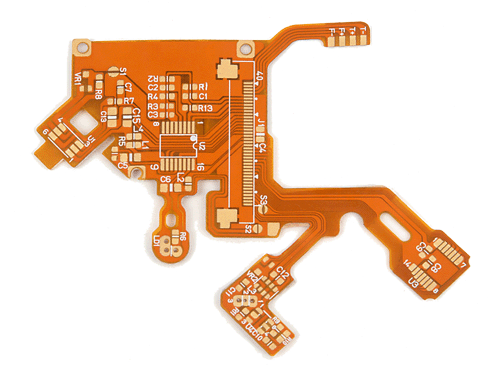

Pliage de précision pour éviter la rupture du câble :

Rayon de courbure minimum : doit être ≥ 5 mm lors du cintrage du câble. Des rayons plus petits induisent une contrainte excessive sur les conducteurs internes, augmentant considérablement le risque de fracture.

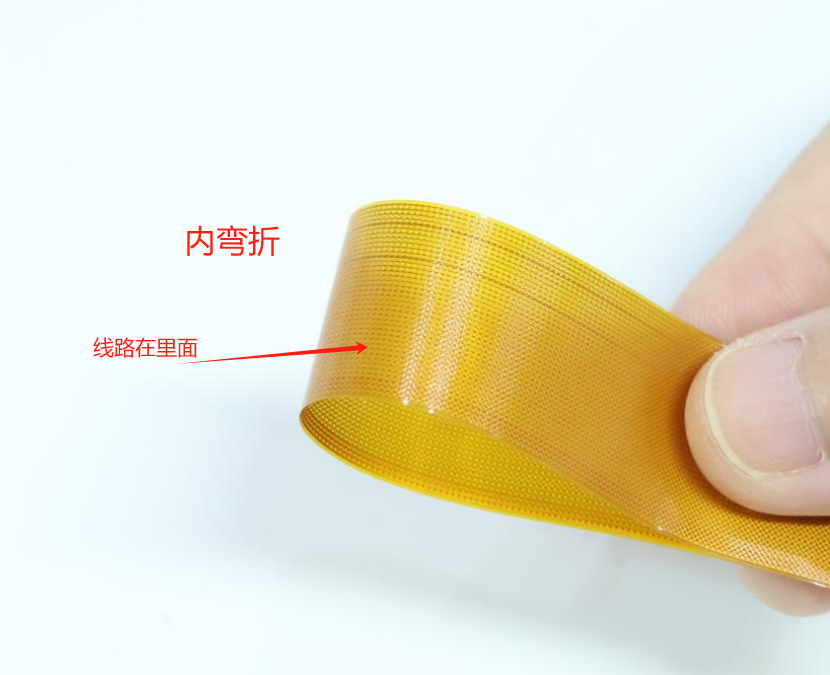

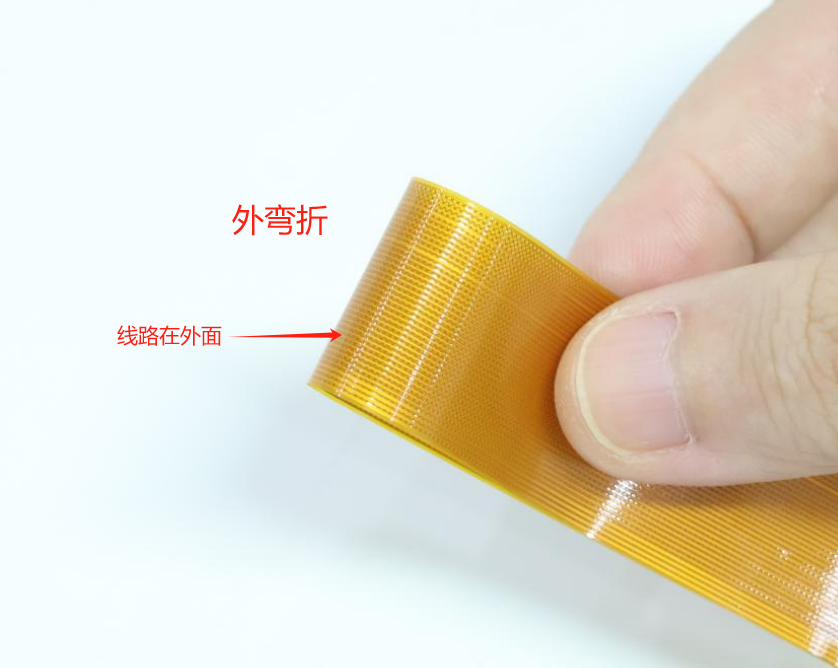

Direction de courbure préférée : donnez la priorité aux courbures intérieures par rapport aux courbures extérieures. Les courbures extérieures soumettent les conducteurs à des forces de traction, réduisant ainsi la durée de vie du câble.

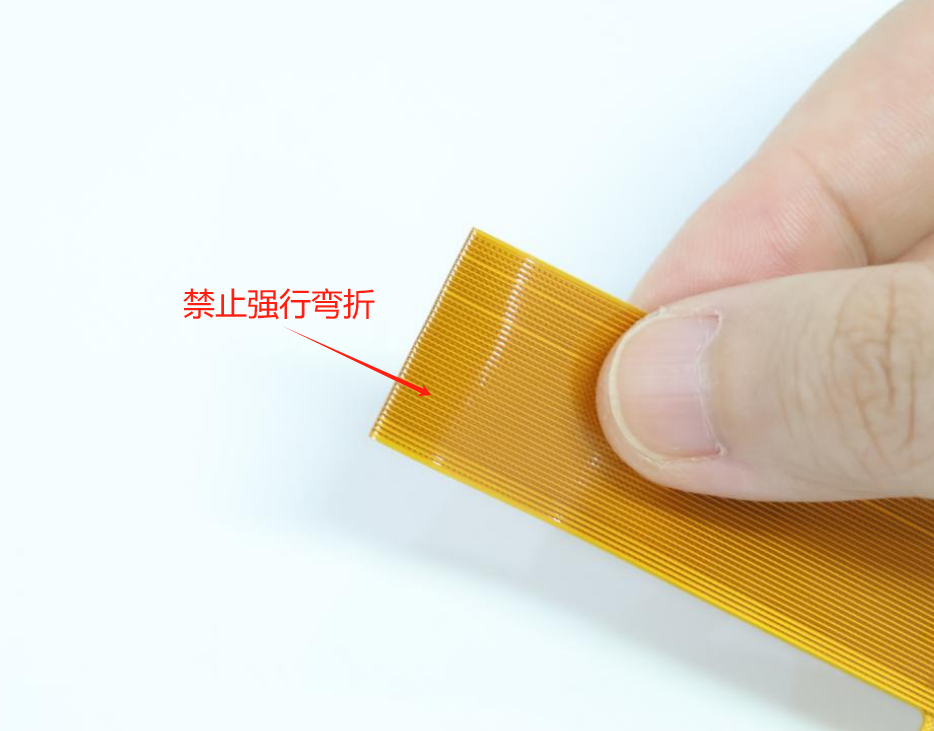

Évitez les flexions répétées : limitez strictement les courbures multiples au même endroit. Visez des opérations de pliage uniques et précises.

Note de conception : les dommages microscopiques causés par les courbures sont souvent la cause cachée des échecs de lots.

Fixation sécurisée pour éliminer les interférences de vibrations :

Les vibrations opérationnelles constituent un adversaire majeur pour la fiabilité des câbles, entraînant des contacts intermittents dans les connecteurs et une instabilité du signal.

Solution efficace : utilisez un ruban adhésif sensible à la pression de haute fiabilité pour sécuriser fermement le passage du câble en plusieurs points. Il s’agit d’une mesure très rentable pour prévenir les défaillances liées aux vibrations.

Longueur optimisée pour l'intégrité du signal à grande vitesse :

Avec la prolifération des écrans haute résolution 4K/8K, les volumes de transmission de données FPC augmentent, ce qui rend la longueur du câble critique pour la qualité du signal.

Norme recommandée : les câbles de transmission de données d'affichage doivent être ≤ 10 cm. Les distances courtes garantissent une transmission à grande vitesse et à faibles pertes.

Protocole de longueur étendue : si les contraintes structurelles nécessitent des câbles de 20 à 30 cm, une validation stricte par lots est obligatoire pour vérifier l'intégrité du signal, la stabilité et la conformité du rendement de production.

Considérations critiques :

 Éviter les dommages à l'écran et les limitations fonctionnelles

Règle de protection de l'écran TFT : Absolument aucune contrainte mécanique ne doit être appliquée au panneau d'affichage ! Une force ou une contrainte externe provoque des défauts irréversibles de type « Mura » (opacification).

Limites de rotation de l'affichage :

Résolutions ≤320x480 :

Intégrez généralement une RAM complète, prenant généralement en charge une rotation de l'image à 90° (permet des mises en page flexibles et une optimisation de la puissance).

Résolutions >320x480 :

 En raison de l’absence ou d’une quantité limitée de RAM interne, la rotation à 90° n’est généralement pas prise en charge. Le support spécifique au modèle doit être confirmé auprès de notre FAE !

Fonction de mise en miroir d'image : la plupart des écrans prennent en charge la mise en miroir d'image verticale/horizontale via des commandes matérielles (cavaliers) ou logicielles. Les modalités de mise en œuvre et la compatibilité des modèles doivent être confirmées auprès de notre FAE !
