Conception de pilotage du rétroéclairage : détails essentiels pour l'éclairage de la qualité de l'écran d'affichage

Dans le monde des écrans LCD, qu'il s'agisse d'un écran monochrome clair ou d'un écran couleur éclatant, le rétroéclairage est l'âme de sa présentation visuelle. Cependant, la conduite à contre-jour est bien plus complexe que simplement « allumer pour éclairer ». Négliger les détails de conception peut conduire, au mieux, à une luminosité inégale et à une expérience utilisateur dégradée, ou au pire, à une durée de vie raccourcie de l'écran d'affichage. Cet article approfondit les principes fondamentaux de la conception du rétroéclairage, permettant aux ingénieurs de créer des solutions d'affichage stables et fiables.

1. Conduite à courant constant : le fondement de l’uniformité de la luminosité

Les LED de rétroéclairage doivent être pilotées avec une source de courant constant ! Ceci est primordial pour résoudre le problème de « luminosité incohérente entre différents modules sous la même tension ». Les LED présentent intrinsèquement des variations de tension directe (Vf) (valeur typique d'une seule LED : 2,7-3,2 V). Sous tension constante, les LED avec un Vf légèrement inférieur consommeront plus de courant, ce qui entraînera une luminosité plus élevée, tandis que celles avec un Vf plus élevé seront plus faibles. La commande à courant constant contrôle avec précision le courant traversant chaque LED (généralement 15-20 mA), garantissant l'uniformité des écrans monochromes et une reproduction précise des couleurs dans les écrans couleur.

2. Contrôle du timing : prévention des « images fantômes » et du « scintillement »

Lorsqu'un écran LCD s'allume ou sort du mode veille, ses cristaux liquides internes nécessitent un temps de réponse et n'atteignent pas immédiatement un état d'affichage stable. L'activation instantanée du rétroéclairage dans ces conditions amène les utilisateurs à voir des « images fantômes » chaotiques ou un scintillement instable. Les règles de conception clés sont :

Mise sous tension/réveil : le rétroéclairage ne doit être activé qu'après que l'écran ait rafraîchi au moins 30 images et se soit stabilisé. Cela garantit aux utilisateurs de voir une image initiale stable et claire.

Mise hors tension/veille : respectez strictement la séquence : désactivez d'abord le rétroéclairage, puis désactivez le signal d'affichage et coupez l'alimentation de l'écran d'affichage. Inverser cette séquence peut provoquer des taches lumineuses anormales ou des artefacts « fantômes » pendant l'arrêt.

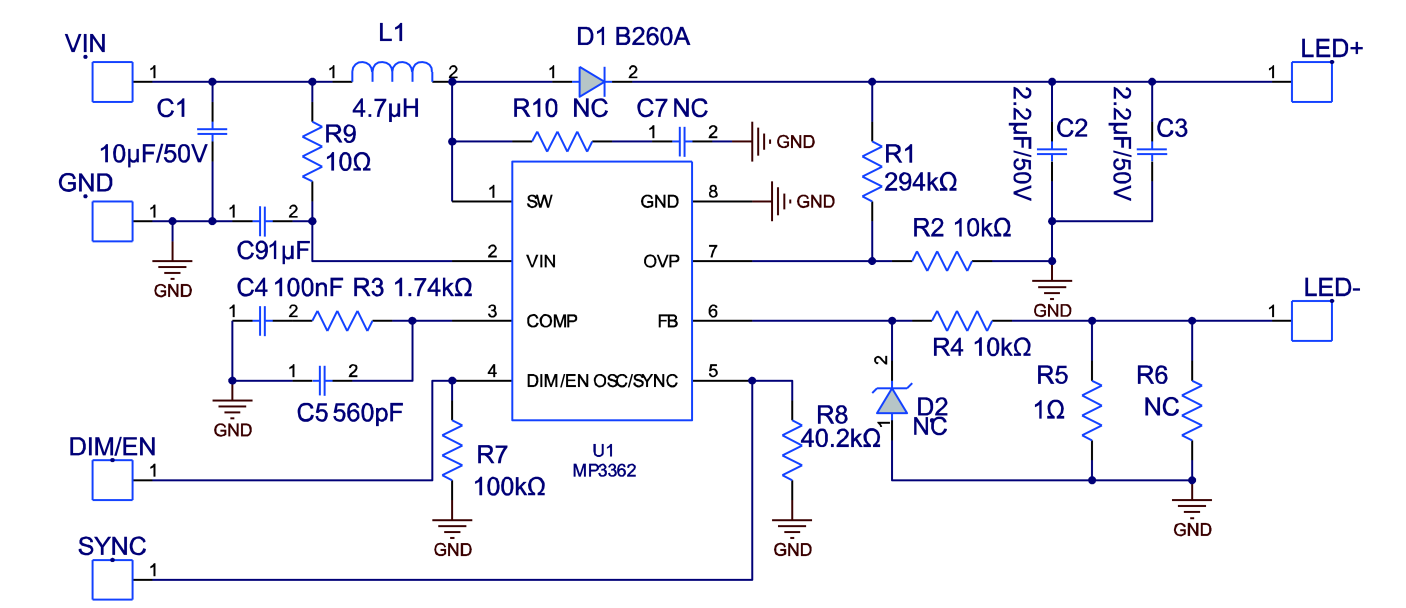

3. Conception de circuits et calcul des paramètres : équilibrer sécurité et efficacité

Les topologies courantes de circuits de commande incluent :

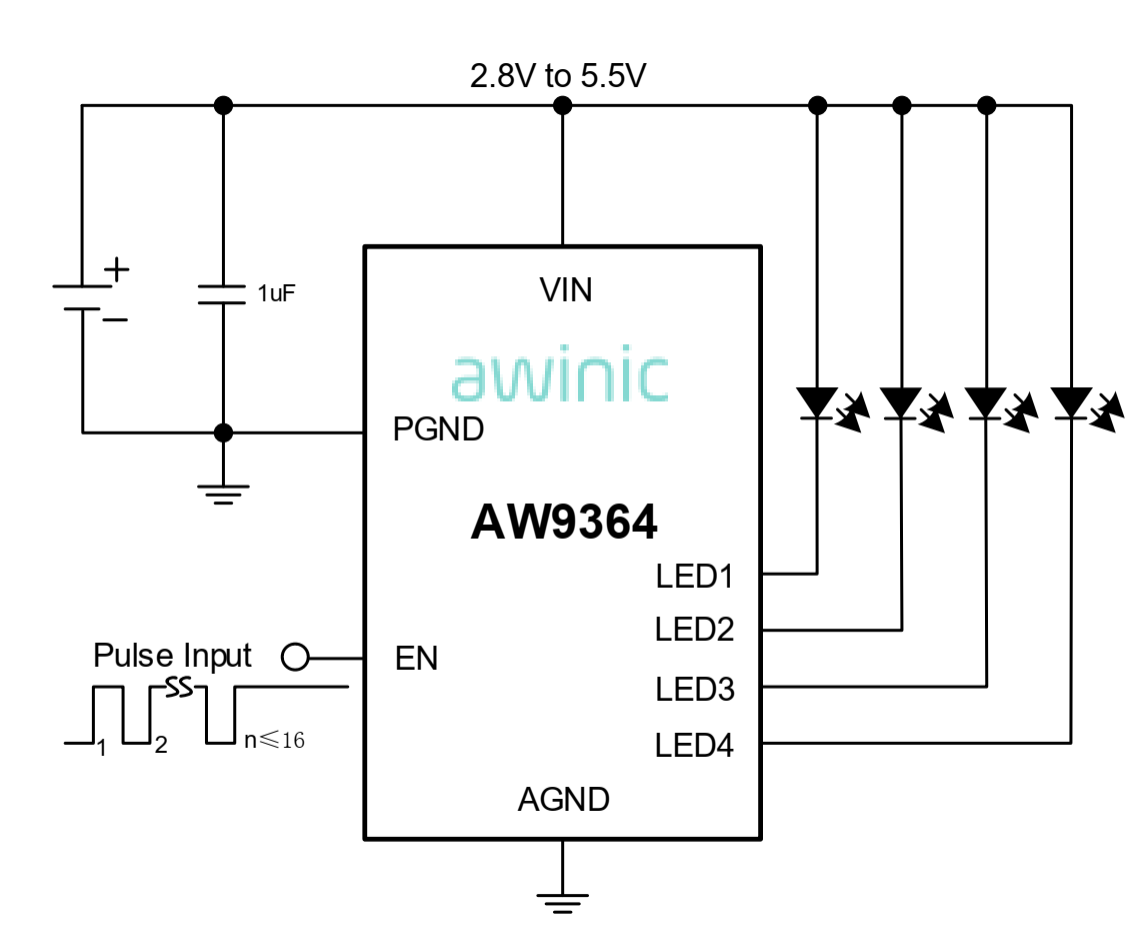

Entraînement parallèle à une seule LED : conception relativement simple avec une bonne redondance (la panne d'une LED n'affecte pas l'ensemble). Cependant, la demande totale de courant du variateur est élevée (par exemple, 8 LED en parallèle nécessitent 120-160 mA à 20 mA/LED).

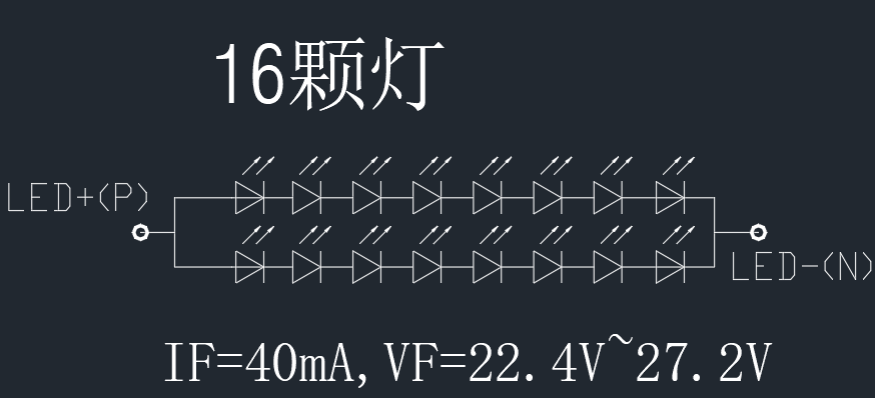

Entraînement parallèle série multi-chaînes : plus efficace, adapté aux écrans LCD de taille moyenne à grande. Considérations de conception :

Tension en série : tension totale par chaîne de LED = LED unique Vf * Nombre en série. Exemple : 8 LED en série nécessitent une tension de commande ≥ 3,2 V * 8 = 25,6 V (tenir compte de la marge).

Courant parallèle : courant total du variateur = courant par chaîne * nombre de chaînes parallèles. Exemple : 2 strings en parallèle, 20 mA par string, courant total = 20 mA * 2 = 40 mA.

Marges de sécurité : la tension de sortie de conception ne doit pas dépasser 36 V (très basse tension de sécurité commune - SELV - limite). Le courant total du variateur ne doit pas dépasser 300 mA (équilibrage de l’efficacité et sélection des composants).

Conclusion

Une expérience d’écran d’affichage exceptionnelle commence par une conception précise du rétroéclairage. Qu'il s'agisse d'écrans monochromes sensibles aux coûts ou d'écrans couleur visuellement exigeants, une compréhension approfondie et l'application des principes de pilotage à courant constant, un contrôle strict du séquençage de puissance, un calcul précis des paramètres série-parallèle et le respect des normes de sécurité sont des étapes essentielles pour créer des produits d'affichage de haute qualité et à longue durée de vie. Ces « détails » apparemment mineurs sont précisément les facteurs critiques qui déterminent la qualité finale de l’écran d’affichage et la satisfaction de l’utilisateur.
