Conception d'interface RVB : la passerelle vers un affichage haute efficacité dans les écrans LCD personnalisés

  Dans la technologie d'affichage moderne, l'interface RVB constitue une solution courante pour piloter les écrans LCD, en particulier les écrans hautes performances comme TFT, grâce à sa capacité à transmettre des données d'image en couleur à des vitesses élevées. En tant que fabricant expérimenté d'écrans LCD personnalisés, CNK Electronics (CNK) comprend l'impact crucial de la conception de l'interface RVB sur la qualité de l'affichage. Son cœur réside dans la correspondance précise de la polarité du signal de synchronisation et dans la configuration des paramètres de synchronisation, qui constituent la pierre angulaire technique pour des visuels stables et fluides et des couleurs riches et authentiques.

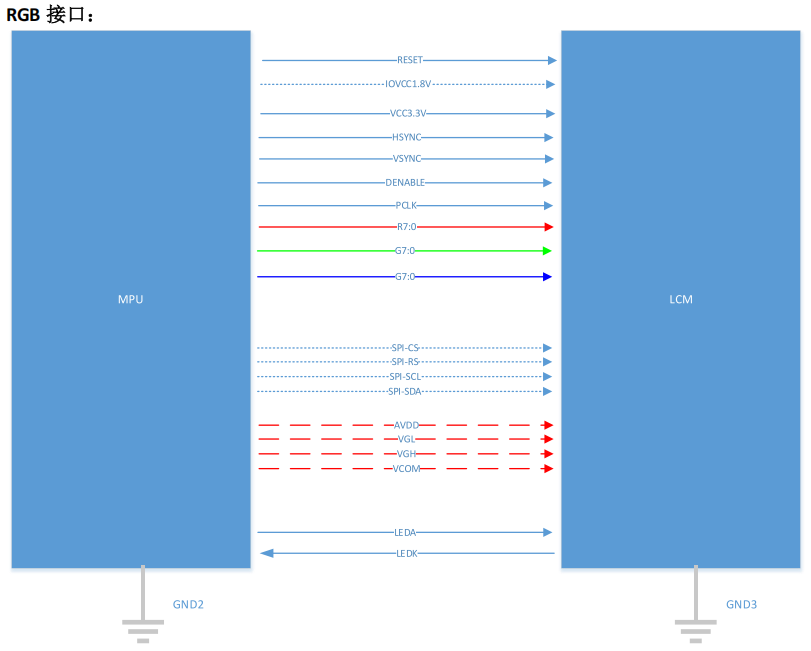

Fonctionnement bimode, compatibilité flexibleL'interface RVB offre principalement deux modes de travail efficaces :

Mode DEN (Data Enable Priority) : Ici, le signal ENABLE est la clé pour contrôler la fenêtre de validité des données. La phase du signal d'horloge PCLK (transmission du front montant/verrouillage du front descendant) doit être strictement synchronisée avec le module LCD ; sinon, une corruption de l'écran pourrait se produire. La transmission de données parallèle via des lignes 8 bits rouges (R7~R0), vertes (G7~G0) et bleues (B7~B0) fournit en collaboration 16,77 millions de couleurs. HSYNC et VSYNC peuvent être simplifiés dans ce mode.

Mode SYNC (Priorité du signal de synchronisation) : Ce mode s'appuie sur des signaux précis HSYNC (synchronisation horizontale) et VSYNC (synchronisation verticale) pour définir la zone d'affichage active. Leurs états actifs (généralement très efficaces) doivent s'aligner sur la plate-forme de conduite ; sinon, un mauvais alignement ou même des écrans vides pourraient en résulter. La synchronisation de phase PCLK reste critique, avec une transmission de données R/G/B identique au mode DEN.

Les essentiels de la conception : le succès réside dans les détailsDeux points critiques exigent de la vigilance dans la conception d'interfaces RVB :

1. Confirmation de la séquence de lignes de données : lorsque l'interface d'un écran utilise des étiquettes génériques telles que DB0-DB24, il est essentiel de confirmer la disposition exacte du signal RVB dans le bus auprès du fournisseur du module LCD. Un ordre incorrect entraîne une grave distorsion des couleurs.

2. Limites fonctionnelles claires : une interface RVB pure est un « canal de données d'affichage unidirectionnel » à grande vitesse incapable de transmettre des commandes d'initialisation ou de lire l'état. Ainsi, dans les projets LCD personnalisés, il collabore souvent avec des interfaces de contrôle comme SPI, qui gèrent l'initialisation et la gestion de l'écran.

  En tant que fabricant professionnel d'écrans LCD personnalisés, nous reconnaissons comment les variations subtiles de synchronisation et la correspondance précise de la polarité du signal déterminent la stabilité des écrans LCD. Associez-vous à CNK pour une assistance technique de bout en bout, depuis l'analyse des spécifications d'interface et les conseils de conception jusqu'au développement d'écrans LCD personnalisés, garantissant que vos solutions d'affichage brillent avec précision dans le monde des visuels couleur à haute vitesse.
