Connecteurs conducteurs en élastomère LCM : le « pont flexible » pour des connexions électroniques de précision

Entre le module d'affichage à cristaux liquides (LCM) et la carte de circuit imprimé (PCB) se trouve une « autoroute de l'information » invisible mais vitale : le connecteur en élastomère conducteur LCM, communément appelé « bande zébrée ». Avec sa structure unique et ses performances exceptionnelles, il constitue la pierre angulaire des connexions stables et efficaces dans les appareils électroniques modernes.

Structure complexe, transmission stable

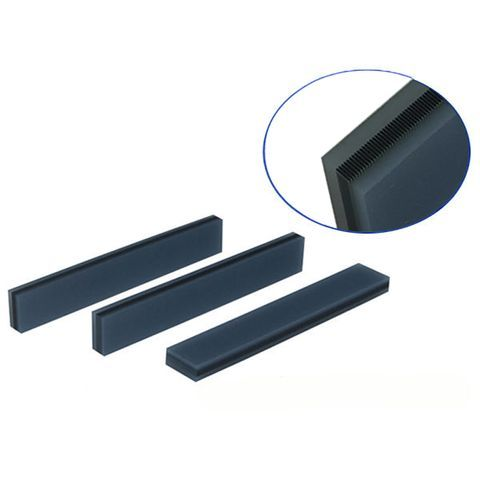

Ce n’est pas une bande ordinaire. Il présente une structure en couches précise et alternée de caoutchouc de silicone conducteur et de caoutchouc de silicone isolant, durcis en forme. Cela crée d'innombrables canaux conducteurs parallèles et précisément espacés (ressemblant à des rayures zébrées). Cette conception lui permet de gérer parfaitement la transmission du courant et du signal entre l'écran LCD et le PCB, tout en offrant la résistance aux vibrations et à la déformation inhérente aux matériaux en caoutchouc, garantissant des connexions à long terme, stables et fiables.

Assemblage efficace, optimisation des coûts

Comparé aux connecteurs à souder ou à broches, l'assemblage avec des connecteurs en élastomère conducteur s'apparente à une « connexion en un clic » – ne nécessitant qu'un placement précis et l'application d'une pression appropriée. Cela simplifie considérablement les processus de production, améliore l'automatisation et l'efficacité de la production et réduit considérablement les coûts d'assemblage, ce qui en fait le choix idéal pour la fabrication de masse.

Critères de sélection clés : les paramètres dictent le succès

Pour exploiter pleinement ses performances, une sélection précise est cruciale :

Les deux champions matériels :

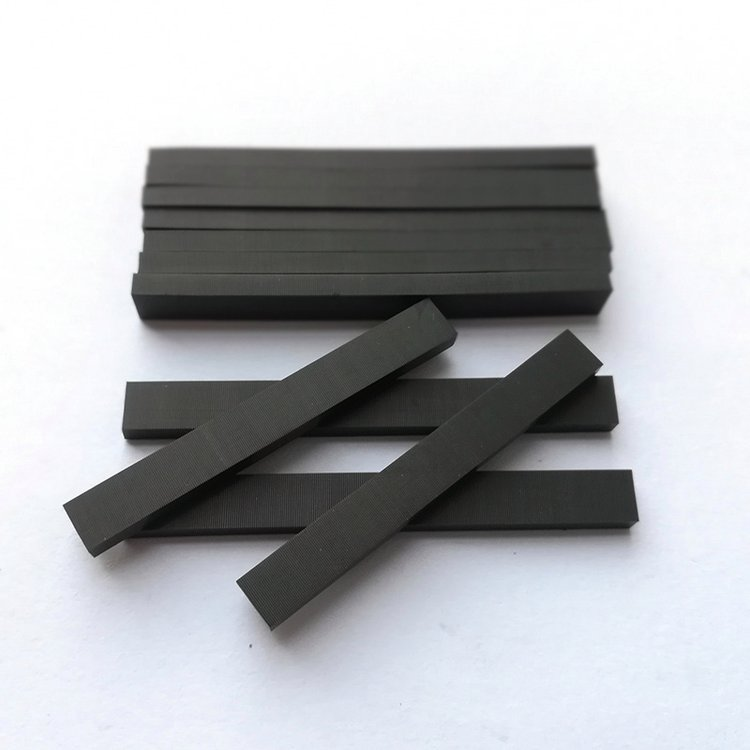

Silicone solide : Le choix économique. Élasticité modérée (dureté 35°~45°). Nécessite une attention particulière aux mesures antistatiques et à la prévention des déformations pendant le transport.

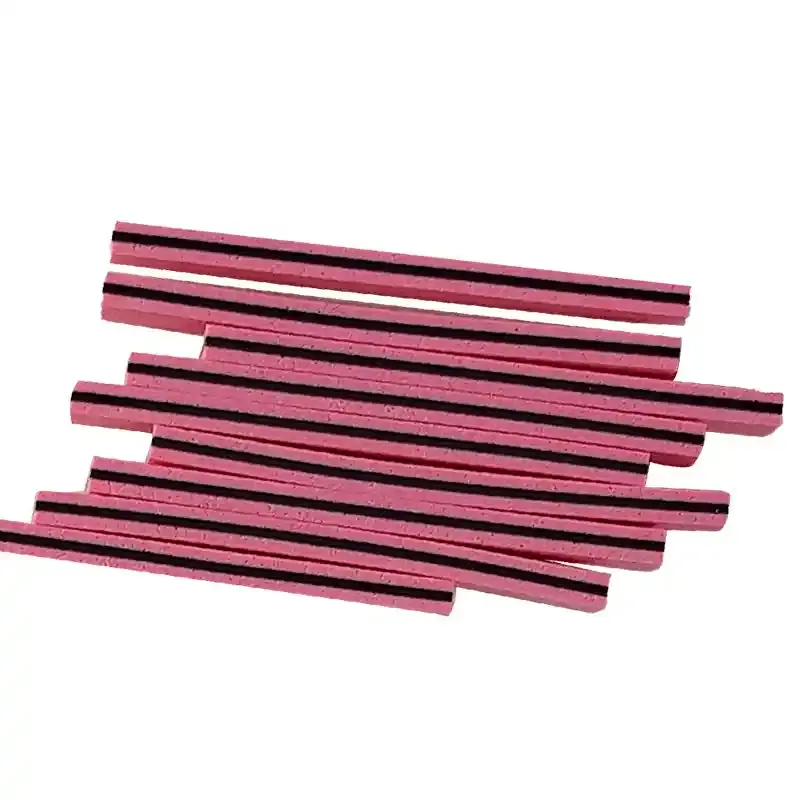

Mousse de silicone (caoutchouc mousse) : souple et résistante à la contamination (dureté 20°~30°). Excellente résistance à la déformation. Nécessite de mettre l’accent sur la protection contre l’humidité. (La dureté de la couche de carbone conductrice pour les deux est de 65°~75°).

Paramètres dimensionnels et électriques de base :

Pas (0,05/0,1/0,18 mm) : La règle d'or ! Assurez-vous que chaque plot PCB est recouvert d'au moins 3 couches conductrices (4 à 5 couches recommandées pour un pas de 0,05 mm). C’est la base de l’intégrité du signal.

Largeur de la couche conductrice (0,4 ~ 1,0 mm) : affecte la dureté globale du connecteur et la conception en hauteur. Règle générale : Largeur du connecteur ≤ 2,0 mm paires avec une couche conductrice de 0,6 mm ; ≥2,0 mm paires avec 0,8 mm.

Angle d'inclinaison (inclinaison de la couche conductrice) : généralement contrôlé à ≤2°.

Hauteur (critique !) : Formule de calcul : Hauteur du connecteur = h × (1 + taux de compression). h est l'écart théorique entre le dessous de la marche LCD et la surface supérieure du PCB après l'assemblage (h = Hauteur de la surface du PCB - Épaisseur du cadre métallique - Hauteur des nervures - Épaisseur ITO de l'écran LCD).

Taux de compression (Lifeline !) : Maintenir strictement 10 % à 15 % ! En dessous de 10 %, il y a un mauvais contact et une impédance instable ; au-dessus de 15 % peut écraser le connecteur ou déformer le PCB, provoquant des pannes ou des dommages à l'assemblage.

Performance électrique : la résistivité de la couche conductrice doit être extrêmement faible (par exemple, type YET ≤1,1 Ω·cm) et la résistivité de la couche isolante extrêmement élevée (≥10^12 Ω·cm), garantissant une conduction efficace et une isolation parfaite.

Applications étendues, présence omniprésente

Des calculatrices de poche, compteurs intelligents et écrans de moniteurs médicaux aux écrans automobiles, interfaces de contrôle industrielles et appareils de communication, les connecteurs en élastomère conducteur LCM, avec leur taille compacte, leur haute fiabilité et leur assemblage facile, servent de « héros méconnus » éclairant les écrans d'innombrables appareils électroniques.

Conclusion

Un petit Zebra Strip transporte des connexions importantes. Il est essentiel de comprendre en profondeur les propriétés de ses matériaux et de contrôler avec précision les paramètres clés (en particulier la règle de couverture du pas, la plage du taux de compression et le calcul de la hauteur) pour garantir des performances d'affichage stables et un fonctionnement à long terme des appareils électroniques. Choisissez une solution de connecteur en élastomère conducteur professionnelle et fiable pour insuffler de la stabilité à vos connexions électroniques de précision !
