Polariseurs : les « gardiens optiques » des écrans LCD

Lorsque vous admirez les images éclatantes sur un écran LCD, un film mince apparemment ordinaire joue un rôle essentiel, mais souvent invisible : le polariseur. Ce composant optique sophistiqué agit comme un « gardien » précis, contrôlant méticuleusement l'entrée et la sortie de la lumière, ce qui le rend indispensable pour la technologie d'affichage à cristaux liquides (LCD).

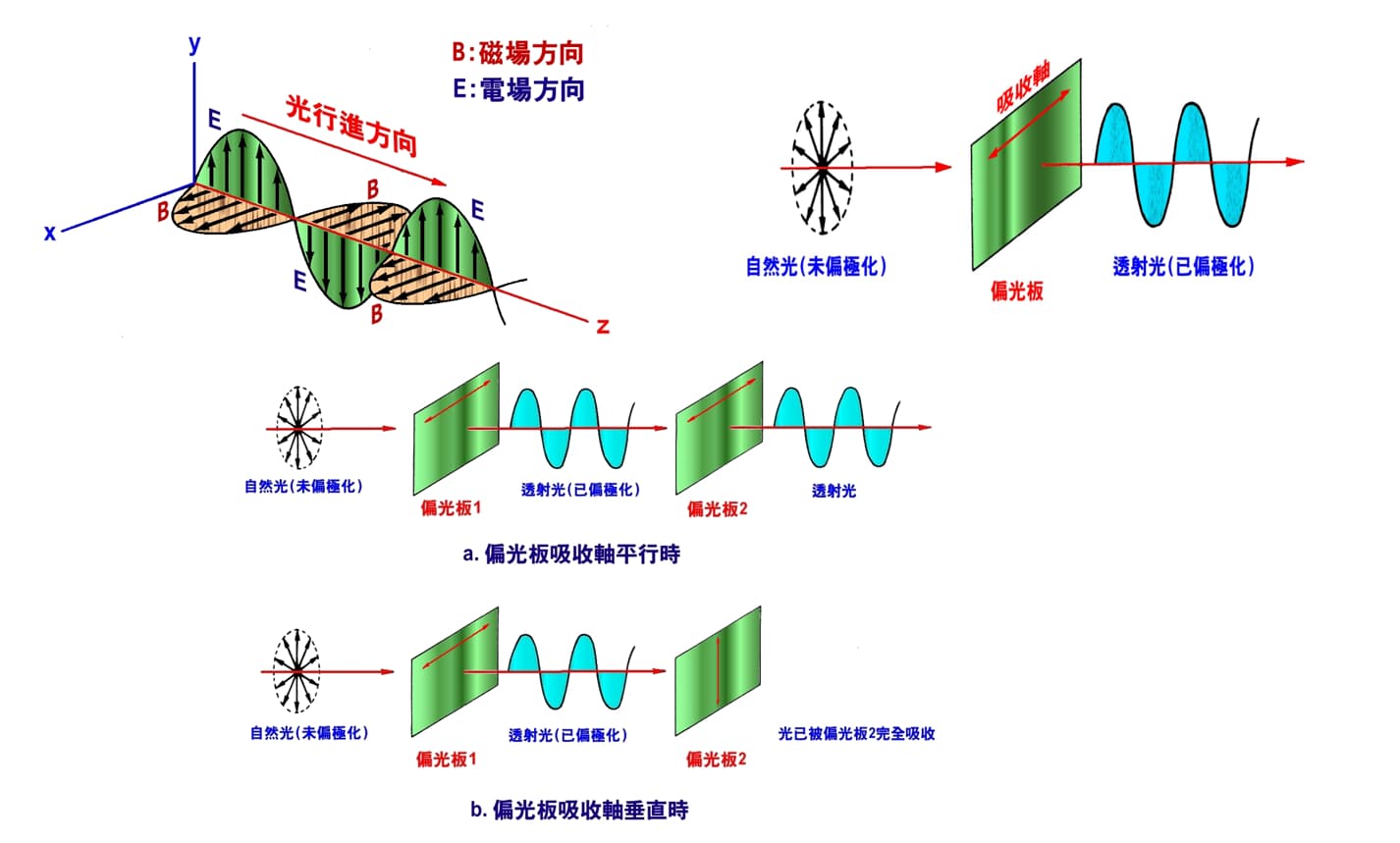

La porte lumineuse bidirectionnelle

Les écrans LCD s'appuient sur des unités de rétroéclairage pour l'éclairage. La fonction principale du polariseur est double :

Filtrage d'entrée (polariseur inférieur) : convertit la lumière naturelle chaotique et non polarisée du rétroéclairage en lumière polarisée avec une direction de vibration uniforme.

Contrôle de sortie (polariseur supérieur) : orienté généralement à 90 degrés perpendiculairement au polariseur inférieur. La lumière ne peut passer à travers que si les molécules de cristaux liquides réussissent à faire pivoter la direction de polarisation pour correspondre à la « condition de passage » du polariseur supérieur, créant ainsi les motifs clair/obscur qui forment l'image visible.

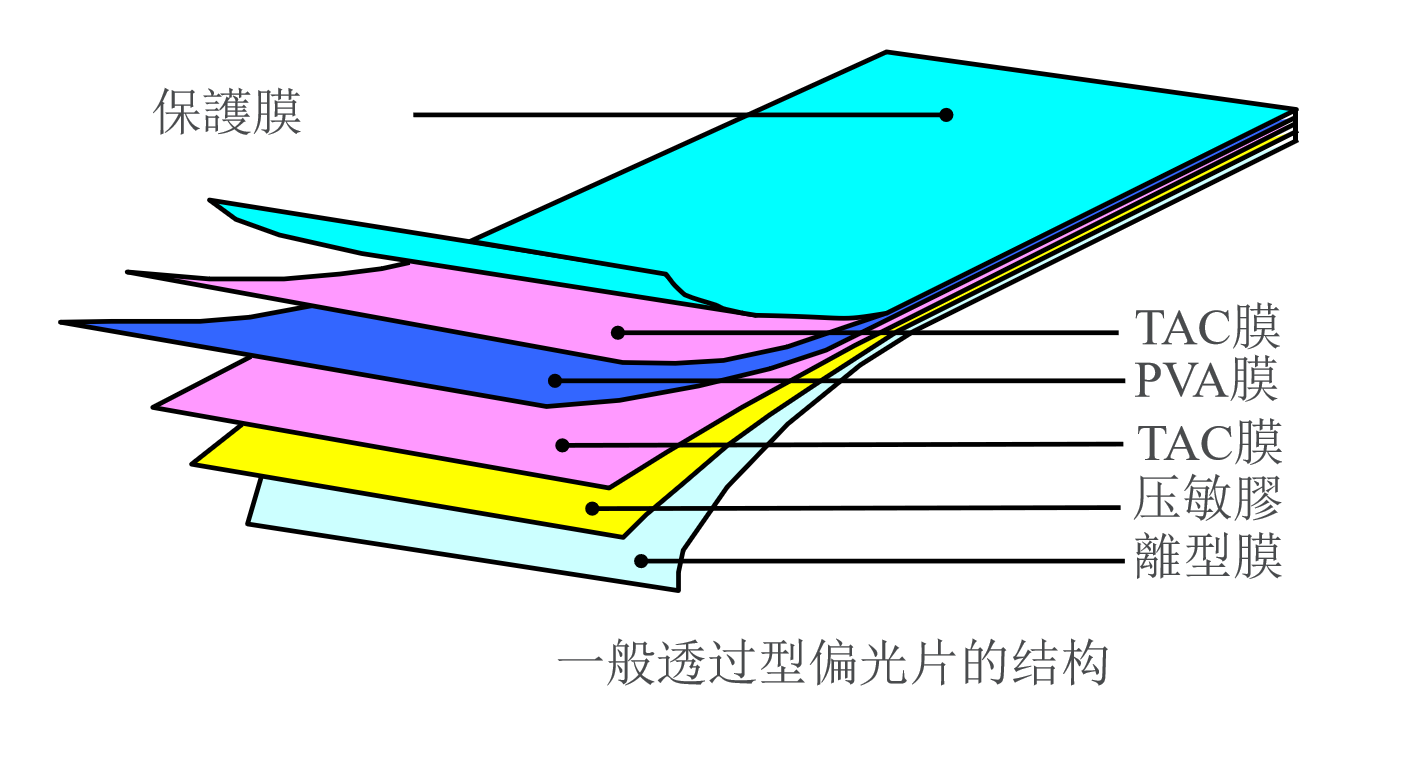

La structure « sandwich » de précision à cinq couches

Un polariseur est un composite conçu avec précision composé de cinq couches fonctionnelles :

Film TAC (Triacetyl Cellulose - Couches supérieure et inférieure) : Agit comme un « bouclier robuste » et un « compensateur optique ». Fournit une protection physique (résistance aux rayures, à l'humidité) et compense la distorsion optique grâce à sa faible propriété de retard optique, garantissant la pureté des couleurs et une distorsion minimale de l'image.

Film PVA (alcool polyvinylique - couche centrale) : Le « générateur de lumière polarisée ». Grâce à l'étirement et à la teinture (iode ou dichroïque), ses chaînes moléculaires s'alignent, présentant un fort dichroïsme – absorbant les ondes lumineuses d'une direction de vibration tout en transmettant celles qui lui sont perpendiculaires, générant efficacement une lumière polarisée. Ses performances définissent l'efficacité (degré de polarisation) et la transmission du polariseur.

Adhésif sensible à la pression (PSA) : « l’agent de liaison invisible ». Stratifie de manière sûre et uniforme l'ensemble polariseur sur le substrat de cellule en verre à cristaux liquides. Nécessite une transparence élevée, une stabilité à long terme, une résistance aux intempéries, une non-corrosivité et une formation minimale de bulles/défauts.

Release Film : Le « protecteur des transports ». Protège la couche PSA de la contamination et de l’adhésion accidentelle pendant la production, l’expédition et le stockage. Il est décollé et jeté juste avant le processus de laminage dans l'usine de panneaux.

Évolution continue pour les demandes futures

La recherche d'une qualité d'image supérieure (4K/8K, HDR), d'angles de vision plus larges, de profils plus fins et de flexibilité conduit à une innovation continue dans la technologie des polariseurs :

Profils plus fins : adoption de TAC plus fins ou de matériaux alternatifs tels que des films COP (Cyclo Olefin Polymer) ou PET.

Performances améliorées : optimisation du traitement PVA pour augmenter la transmission et le rapport de contraste.

Angles de vision plus larges : intégration de films de compensation optique pour atténuer les limitations inhérentes à l'angle de vision de l'écran LCD.

Flexibilité : Développement de polariseurs flexibles compatibles avec les écrans pliables et les OLED flexibles.
