Le lien de précision : décrypter la technologie des connecteurs en caoutchouc conducteur dans les modules d'affichage LCM

Dans le monde intelligent et interconnecté d’aujourd’hui, des interfaces d’affichage claires et fiables constituent la pierre angulaire de l’interaction homme-machine. Le support principal de cette expérience est le module d'affichage à cristaux liquides (LCM). En tant que produit clé fourni par les fabricants d'écrans LCD, le LCM intègre le dispositif d'affichage à cristaux liquides, le circuit intégré de commande, le circuit imprimé, le rétroéclairage et les composants structurels en une seule unité cohérente, réalisant ainsi la fonction complète de conversion des signaux du circuit en images visuelles. Qu'il s'agisse de produits standards ou d'écrans LCD profondément personnalisés, leur stabilité commence par la fiabilité de chaque point de connexion au sein du LCM. Parmi ceux-ci, un composant apparemment simple mais crucial – le connecteur en caoutchouc conducteur (souvent appelé bande zébrée) – sert de « pont invisible » assurant une transmission sans entrave du signal entre l’écran LCD et le circuit imprimé.

Connecteurs conducteurs en caoutchouc : le « pont de signal » à l'intérieur des LCM

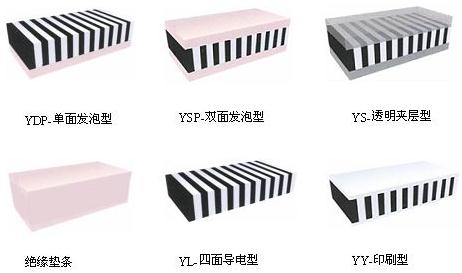

Les connecteurs conducteurs en caoutchouc, formés en laminant alternativement des couches conductrices et isolantes, assurent une connexion électrique stable entre l'écran LCD et le PCB grâce à une compression élastique. Leurs performances déterminent directement l'intégrité et la clarté du signal d'affichage.

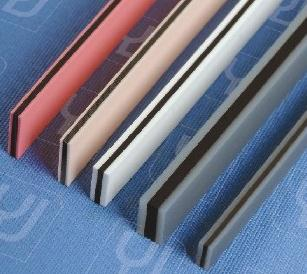

Sélection des matériaux : l'art d'équilibrer le silicone solide et la mousse de silicone

Matériau en silicone solide :Offre une dureté modérée (35°~45°) et un coût inférieur. Cependant, il est sujet à l'électricité statique, qui peut attirer la poussière, ce qui nécessite une attention particulière à la propreté de l'environnement d'assemblage.

Matériau en mousse de silicone :Fabriqué en silicone moussant, il a une texture plus douce (dureté 20°~30°), une meilleure résistance à la déformation et est moins sujet à la contamination. Il est plus adapté aux applications de modules LCD de précision avec des exigences de propreté élevées.

Paramètres de conception de précision : garantir des connexions fiables

1. Pas de couche conductrice :Les pas courants sont de 0,05 mm, 0,1 mm et 0,18 mm. La conception doit garantir que chaque plot PCB entre en contact avec au moins 3 couches de carbone conducteur (4 à 5 couches sont recommandées pour un pas de 0,05 mm). Il s'agit d'un détail strictement contrôlé par CNK dans la conception d'écrans LCD personnalisés.

2. Largeur de la couche conductrice :Allant de 0,4 mm à 1,0 mm, la largeur est liée à la dureté du connecteur et affecte la conception globale du taux de compression. Les ingénieurs de CNK effectuent des sélections ciblées en fonction de la structure du module (une largeur de 0,6 mm est courante pour les connecteurs ≤ 2,0 mm, 0,8 mm pour ceux ≥ 2,0 mm).

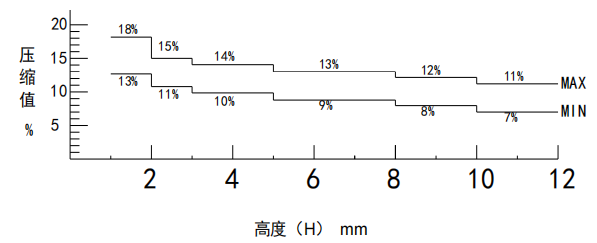

3. Contrôle du taux de compression :Le taux de compression idéal est contrôlé entre 10 % et 15 %. Un rapport inférieur à 10 % peut conduire à une impédance de contact instable, tandis qu'un rapport supérieur à 15 % peut provoquer une déformation du connecteur ou du PCB. CNK garantit le taux de compression correct grâce à un calcul précis de la hauteur d'assemblage (h), garantissant une fiabilité à long terme.

Des écrans monochromes de base aux interfaces IHM complexes, la fiabilité de chaque module LCD repose sur une compréhension approfondie et un contrôle précis des composants clés tels que les connecteurs en caoutchouc conducteur. En tant que fabricant expérimenté d'écrans LCD, CNK Electronics se penche non seulement sur les propriétés des matériaux et la conception des paramètres pour garantir une faible impédance et une haute stabilité dans la transmission du signal, mais étend également cette maîtrise des détails à des solutions LCD personnalisées complètes. Nous pensons que ce sont ces « liens de précision » invisibles qui relient l'innovation technologique à la fiabilité de la qualité, soutenant CNK et nos clients alors que nous avançons collectivement vers un avenir d'affichage plus exceptionnel.
