Plongée en profondeur dans la technologie du polysilicium basse température : cœur d'affichage TFT et applications industrielles

Présentation de la technologie des transistors à couches minces

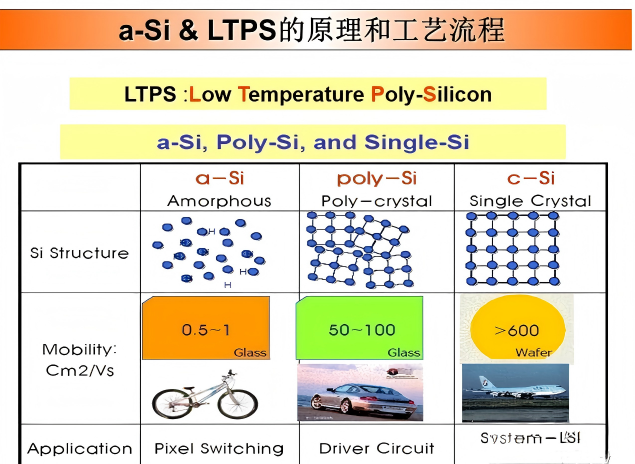

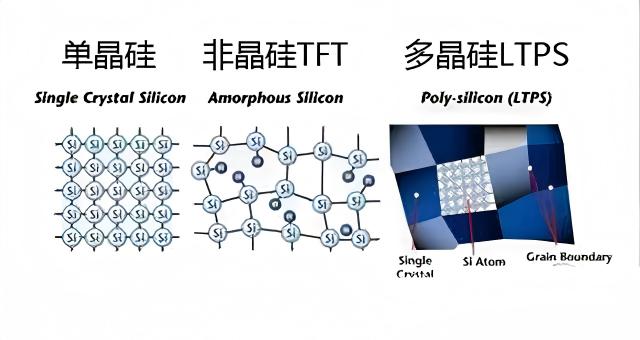

Dans les panneaux d'affichage à matrice active modernes, le transistor à couches minces (TFT) sert de composant de pilotage principal. La région active du canal est principalement constituée d'un matériau en silicium. Sur la base des différences de processus et de performances, les TFT sont principalement classés en trois types : le silicium amorphe (a-Si), le polysilicium basse température (LTPS) et le polysilicium haute température (HTPS).

Parmi celles-ci, la technologie du polysilicium à basse température (LTPS) est devenue le choix principal pour les lignes de production de 6e génération et inférieures en raison de son excellente mobilité électronique, de sa faible consommation d'énergie, de sa haute résolution et de son processus de fabrication relativement simple.

Analyse approfondie de la conception de la structure LTPS-TFT

Comme le montre la figure 1, une structure LTPS-TFT typique de type LDD (drain légèrement dopé) se compose principalement d'un substrat et d'une couche tampon. Le substrat est généralement constitué de verre optique de qualité affichage sans alcali, sur lequel est déposée une couche tampon de dioxyde de silicium (SiO₂) ou une structure double couche SiO₂/SiNx.

La fonction clé de cette couche tampon est d'empêcher les ions métalliques du verre de se diffuser dans la région active du polysilicium, supprimant ainsi la formation de défauts et le courant de fuite.

Comparé au SiO₂ monocouche, le SiNx (nitrure de silicium) a une constante diélectrique plus élevée (SiO₂ ~4, SiNx 6-8), offrant une meilleure résistance aux claquages, de meilleures performances de barrière et une meilleure capacité de réparation par oxydation. Le nitrure de silicium préparé par PE-CVD peut avoir une teneur en oxygène pouvant atteindre environ 10²² cm⁻³, garantissant la stabilité du dispositif.

Pour le processus de polycristallisation, la couche de silicium amorphe doit être transformée en couche de polysilicium. Les méthodes courantes comprennent la cristallisation en phase solide, la cristallisation latérale induite par un métal (par exemple induite par le nickel) et la cristallisation au laser.

 Parmi ceux-ci, la cristallisation laser permet une cristallisation par fusion instantanée à haute température, offrant une efficacité élevée et des grains uniformes. Il convient cependant de noter que si une structure tampon double couche SiO₂/SiNx est utilisée, un phénomène d'explosion d'hydrogène peut se produire lors de la cristallisation laser, conduisant à des défauts.

Les solutions incluent la réalisation d'une cuisson de déshydrogénation avant la cristallisation laser ou l'utilisation d'une structure SiO₂ monocouche avec une teneur en hydrogène extrêmement faible.

La technologie LDD implique l'implantation d'ions à faible dose dans les régions source/drain à l'intérieur de la grille, contrôlant avec précision la concentration de dopage pour former une zone tampon de concentration avec une résistance série élevée. Cela réduit efficacement le gradient du champ électrique local, supprime le courant de fuite et évite l'effet de porteur chaud.

Applications industrielles et solutions d'affichage professionnelles

À mesure que la technologie d'affichage évolue vers une résolution plus élevée, une consommation d'énergie plus faible et des facteurs de forme plus fins, LTPS-TFT est devenu une voie technologique critique pour les panneaux d'affichage de milieu à haut de gamme. Dans la mise en œuvre pratique d'un produit, la capacité globale de conception et de fabrication des modules d'affichage est tout aussi importante.

Dans ce domaine, CNK (abréviation de CNAOKE Electronics) est une entreprise technologique spécialisée engagée dans le développement, la production et la vente de dispositifs d'affichage et de produits interactifs HMI (interface homme-machine), reconnue comme une entreprise « spécialisée, raffinée, distinctive et innovante ».

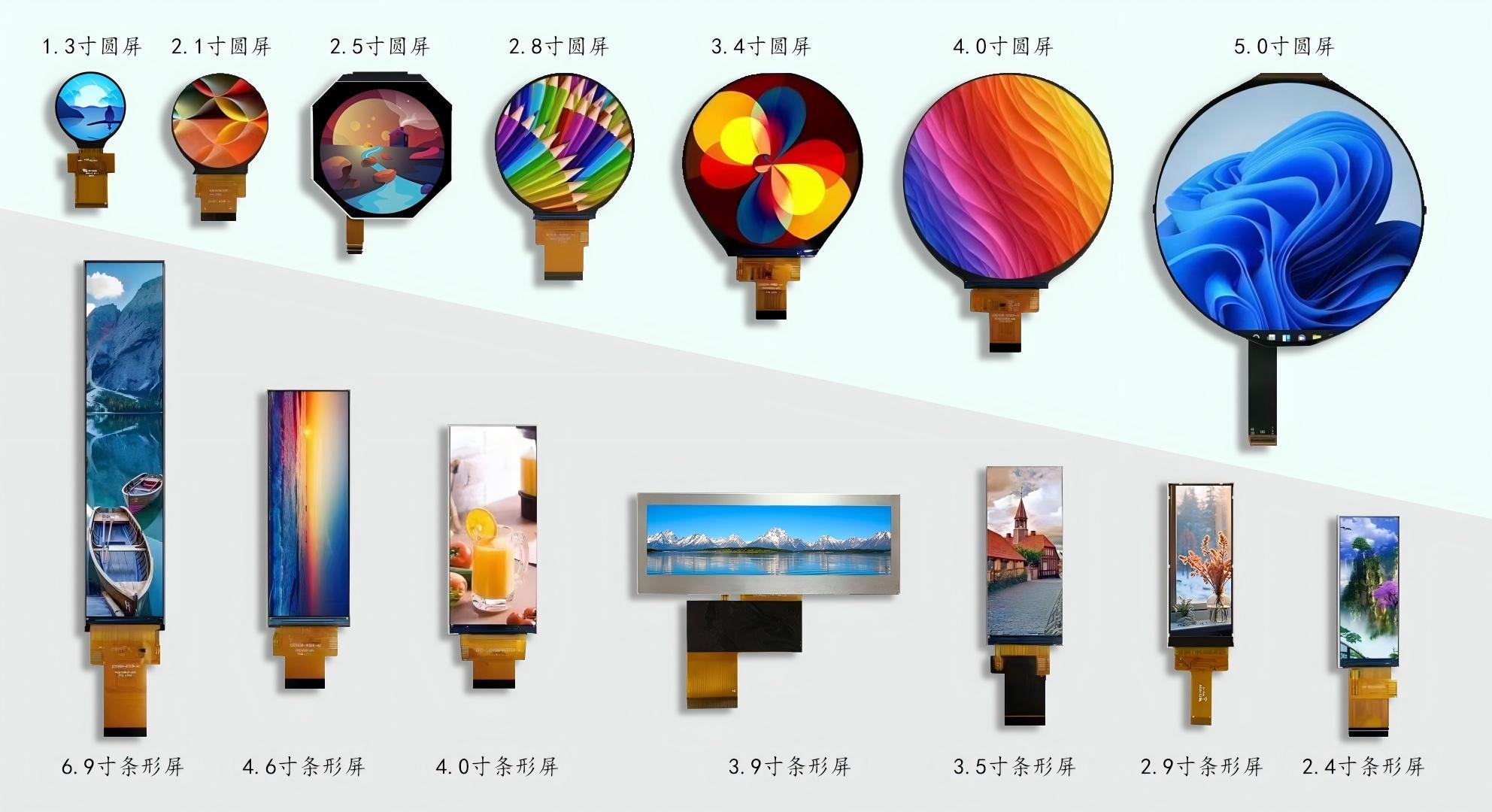

Ses principaux produits comprennent des écrans LCD monochromes et des modules monochromes, des modules d'affichage TFT de 0,96 à 15,6 pouces, des modules OLED et des modules interactifs HMI, largement utilisés dans le contrôle industriel, la maison intelligente, les équipements médicaux, les écrans automobiles et bien d'autres domaines.

Qu'il s'agisse de besoins d'affichage de base utilisant des écrans LCD ou de solutions hautes performances requises par les fabricants d'écrans LCD, CNK propose des solutions personnalisées et rentables. S'appuyant sur des lignes de production avancées et un système de contrôle de qualité strict, CNK continue de fournir des composants d'affichage stables et essentiels à ses clients.

Conclusion

De la technologie de base LTPS TFT à l'intégration et à l'optimisation de modules d'affichage complets, chaque avancée dans l'industrie de l'affichage repose sur la synergie des matériaux, des processus et des capacités de conception. CNK continuera d'approfondir sa présence dans le domaine de l'affichage et de l'interaction homme-machine, aidant ainsi davantage de produits finaux à offrir des expériences d'affichage plus claires et plus intelligentes.
