LCM : le moteur d'affichage des appareils intelligents - Une analyse approfondie du noyau technique des modules LCD

Dans les appareils électroniques modernes, l’écran LCD sert de support de présentation des informations et ses performances ont un impact direct sur l’expérience utilisateur. Cependant, la technologie de base qui détermine véritablement la qualité et la fiabilité de l’affichage est le LCM (LCD Module). Cet article propose une exploration approfondie de l’architecture technique des LCM et de leur rôle crucial dans le domaine de l’affichage.

Définition technique et composition du LCM

Un LCM (Module LCD) est une solution d'affichage hautement intégrée qui combine de manière organique des dispositifs d'affichage à cristaux liquides, des circuits de commande, des puces de contrôle, des substrats PCB, des systèmes de rétroéclairage et des composants structurels. Cette conception intégrée simplifie non seulement le processus d'assemblage pour les constructeurs OEM, mais, plus important encore, garantit une adaptation optimale des performances du système d'affichage.

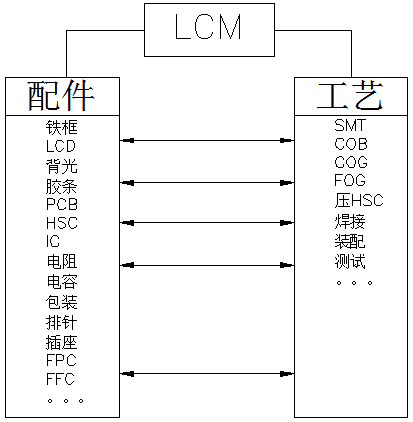

D'un point de vue technique, un LCM standard comprend les composants de base suivants :

Noyau d'affichage : écran LCD et puces de lecteur

Système de circuit : carte PCB, résistances, condensateurs et autres composants passifs

Système de connexion : circuits flexibles FPC/FFC, embases à broches et prises

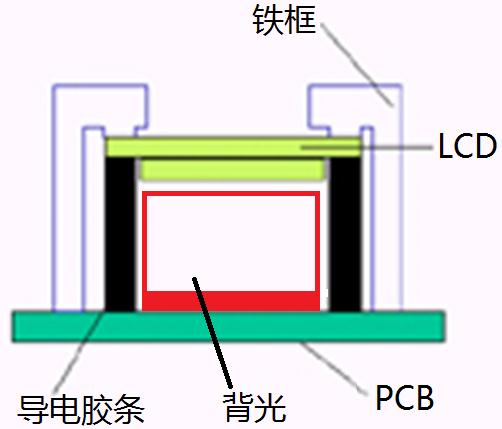

Système structurel : cadre métallique, joints, modules de rétroéclairage

Analyse des processus de fabrication de base

Dans le processus de fabrication LCM, la combinaison de diverses techniques spécialisées assure une production stable :

Processus SMT

Permet le placement de composants haute densité, garantissant la précision et la cohérence des connexions de circuit. Il s’agit du processus fondamental dans la fabrication électronique moderne, fournissant une base de circuit stable pour le pilotage de l’affichage.

Processus COG

Colle directement le circuit intégré de commande sur le substrat en verre. Ce processus réduit considérablement la taille du module et améliore la fiabilité de la connexion, le rendant ainsi adapté aux applications nécessitant des exigences d'espace strictes.

Processus BROUILLARD

Permet d'obtenir une connexion précise entre les circuits flexibles et le substrat en verre. Cette technologie nécessite une précision d’alignement extrêmement élevée pour garantir une transmission stable du signal.

Processus COB

Colle les circuits intégrés directement sur le PCB et les protège avec un scellement en résine. Ce processus améliore la résistance mécanique et la capacité anti-interférence du module.

Analyse technique de solutions structurelles diversifiées

En tant que cœur du système d'affichage, la solution structurelle d'un LCM détermine directement son champ d'application et ses performances :

Solutions COG de base

LCD + COGIC : la conception structurelle la plus compacte

LCD + COGIC + PIN : fournit une connexion fiable par broche

LCD + COGIC + FPC : permet une disposition flexible des circuits

LCD + COGIC + HSC : améliore la fiabilité du connecteur

Solution de liaison TAB

Utilise un film conducteur anisotrope pour établir une connexion entre TCP et le verre, offrant d'excellentes performances dans des applications spécifiques.

Solution d'intégration COB

Les liaisons pilotent les circuits intégrés directement sur le PCB, offrant ainsi une plus grande adaptabilité environnementale et une plus grande stabilité mécanique au module. Associé à la fonctionnalité tactile (LCD + COBIC + TK), il peut répondre aux exigences complexes des applications d'interaction homme-machine.

Considérations techniques pour un développement personnalisé

Lors du développement d’écrans LCD personnalisés, plusieurs dimensions techniques doivent être prises en compte de manière approfondie :

Paramètres de performances d'affichage : résolution, profondeur de couleur, temps de réponse

Adaptabilité environnementale : plage de températures de fonctionnement, résistance aux vibrations

Compatibilité d'interface : correspondance aux exigences de signal de la plate-forme de contrôle principale

Indicateurs d'efficacité énergétique : respecter le budget énergétique des produits finis

Grâce à une conception scientifique au niveau du système, les écrans LCD personnalisés peuvent parfaitement répondre aux exigences techniques de scénarios d'application spécifiques, offrant ainsi des expériences d'affichage différenciées pour les produits finaux.

Tendances du développement technologique

Avec les progrès continus de la technologie d’affichage, les LCM évoluent vers une intégration plus élevée, une consommation d’énergie réduite et des fonctionnalités plus performantes. Les nouveaux modules d’interaction homme-machine IHM intègrent profondément les fonctions tactiles, d’affichage et informatiques, apportant des expériences interactives plus intuitives aux appareils intelligents.
