Optique de précision de décodage : le cœur des écrans LCD personnalisés - Technologie de source lumineuse et de plaque de guidage de lumière

Dans le domaine de l'affichage professionnel, lorsque vous choisissez de personnaliser un écran LCD, les performances visuelles exceptionnelles qui se cachent derrière celui-ci reposent sur la collaboration précise de deux composants optiques de base : la source de lumière et la plaque de guidage de lumière. En tant que fabricant expérimenté d'écrans LCD, CNK Electronics comprend profondément que l'uniformité de la luminosité, la fidélité des couleurs et la fiabilité structurelle d'un excellent module LCD dépendent toutes d'une compréhension approfondie et d'un contrôle précis de ces éléments fondamentaux.

I. Source de lumière : le moteur précis de la couleur et de la luminosité

La source lumineuse est à l’origine des performances d’affichage. Ses paramètres techniques définissent directement le fondement visuel de l’écran LCD.

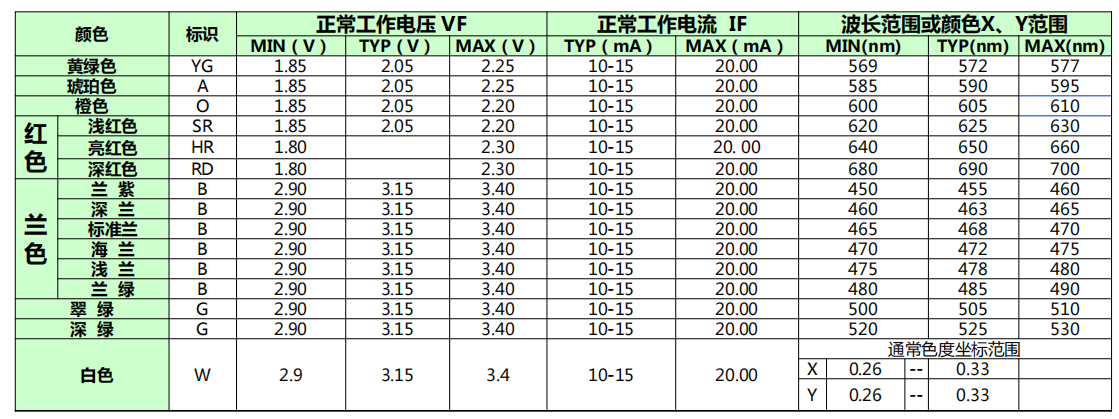

Définition précise de la température de couleur : les coordonnées chromatiques de la source lumineuse contrôlent avec précision la teinte de l'affichage. 0,25-0,29 indique un blanc froid, 0,29-0,32 indique un blanc pur et 0,32-0,35 indique un blanc chaud. Les fabricants d'écrans LCD professionnels adaptent la température de couleur optimale pour différents types d'écrans LCD (par exemple, STN, VA) afin d'améliorer l'expérience visuelle. Dans la personnalisation des services LCD, nous pouvons contrôler strictement la variation d'un lot à l'autre des coordonnées de couleur blanche dans les limites de △X=△Y ≤ 0,04.

Garantie de cohérence pour la luminosité : nous garantissons une uniformité de luminosité élevée au sein du même lot de modules LCD, avec une stabilité de luminosité entre les lots maintenue entre 75 % et 140 % de la valeur spécifiée, offrant ainsi une assurance fiable pour les applications en volume.

Correspondance scientifique de la structure optique : pour différentes structures comme le rétroéclairage inférieur et le rétroéclairage latéral, nous sélectionnons scientifiquement des LED avec différents angles de vision (par exemple 96° ou 120°). Ceci est essentiel pour obtenir des conceptions ultra-minces ou des performances optiques spécifiques, et constitue un élément essentiel dans l'évaluation structurelle des écrans LCD personnalisés.

II. Plaque de guidage de lumière : le composant de précision pour obtenir une émission lumineuse uniforme

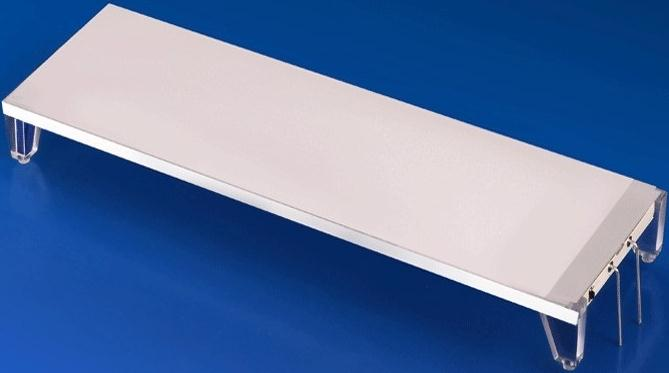

La plaque de guidage de lumière est chargée de transformer les sources lumineuses ponctuelles en une source lumineuse de surface uniforme. Sa conception et ses matériaux sont essentiels aux performances optiques.

Science des matériaux : le choix précis entre PMMA et PC

PMMA (acrylique) : offre une excellente transmission de la lumière, adaptée à la plupart des produits commerciaux à température ambiante.

Matériau PC transparent : tel que le PC1250Y, avec sa haute résistance, sa résistance aux températures élevées et son excellente flexibilité, est le choix préféré pour personnaliser les écrans LCD utilisés dans les applications à large température ou à structure complexe comme les écrans industriels et automobiles. Une méthode d'identification simple : le matériau PC peut être rasé en bandes extensibles, tandis que le PMMA est fragile et se brise facilement.

Conception de motifs de points : le secret microscopique de l'uniformité optique

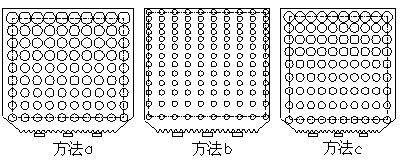

Le motif de points précis sur la surface inférieure de la plaque de guidage de lumière constitue la technologie de base permettant de perturber la réflexion interne totale et d'obtenir une émission de lumière uniforme. Parmi celles-ci, la conception de motifs de points circulaires est la solution la plus largement utilisée et la plus fiable, impliquant principalement trois méthodes scientifiques :

Méthode A (pas constant, taille de point variable) : la distance entre les centres des points reste constante. En partant du côté LED, le diamètre des points augmente progressivement. Cette méthode est de conception relativement simple.

Méthode B (taille de point constante, pas variable) : le diamètre des points reste constant. En partant du côté LED, l’espacement de distribution entre les points diminue progressivement, rendant le motif plus dense.

Méthode C (taille de point variable et pas variable) : en partant du côté LED, le diamètre des points et l'espacement de distribution diminuent progressivement. Ce schéma permet un guidage plus raffiné et progressif du trajet lumineux, ce qui entraîne généralement une uniformité supérieure par rapport aux deux premières méthodes à variable unique, ce qui représente un niveau d'expertise en conception plus élevé.

III. Fabrication professionnelle, permettant un affichage optique de précision

Du contrôle précis du spectre de la source lumineuse à la sélection scientifique des matériaux des plaques de guidage de lumière et à la conception au niveau micronique de la structure du motif de points (en particulier le schéma de taille et de pas variables poursuivant une uniformité ultime), chaque étape reflète une compréhension approfondie de la physique optique et une maîtrise précise des processus de fabrication. CNK Electronics intègre profondément ces technologies de base des dispositifs optiques pour fournir aux clients des solutions complètes, allant des produits standard à la personnalisation approfondie des écrans LCD.
