Films optiques dans les modules de rétroéclairage : technologies clés qui éclairent chaque écran LCD

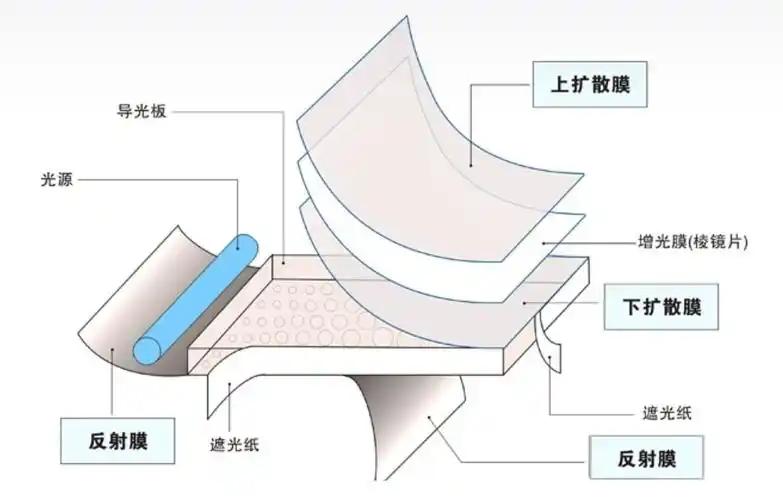

Dans le monde des écrans à cristaux liquides (LCD), le module de rétroéclairage est l'un des principaux composants déterminant les performances de l'écran. En tant que fabricant d'écrans LCD, CNK Electronics Co., Ltd. comprend qu'un rétroéclairage n'est pas simplement un composant de source lumineuse. Il s'agit d'une technologie clé qui, grâce à une conception optique précise, transforme les sources lumineuses ponctuelles en un éclairage de surface uniforme, à haute luminosité et à contraste élevé, donnant ainsi aux écrans LCD leur vie visuelle éclatante. Surtout aujourd'hui, avec la demande croissante du marché pour des écrans LCD personnalisés, les performances optiques du module de rétroéclairage sont devenues un facteur crucial pour obtenir des effets d'affichage différenciés. Cette performance repose en grande partie sur une série de films optiques précisément coordonnés en son sein. Ils fonctionnent comme le « réseau neuronal » du rétroéclairage, contrôlant méticuleusement la direction, l’efficacité et l’uniformité de la lumière.

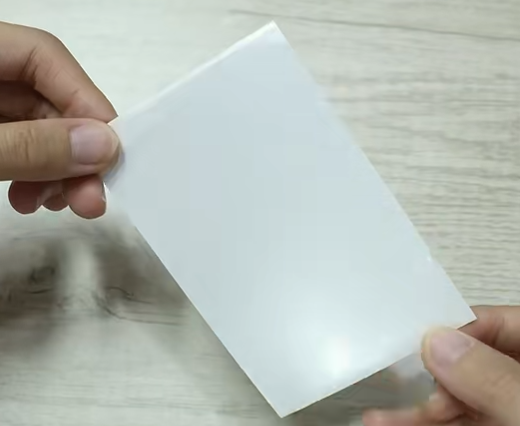

Feuille réflectrice : la base de l’efficacité lumineuse

Au bas du module de rétroéclairage, la feuille réflectrice agit comme la « base de l'efficacité lumineuse », chargée de rediriger la lumière parasite vers la plaque de guidage de lumière pour améliorer l'utilisation. Selon les exigences de l'application, les réflecteurs sont principalement classés comme suit :

Réflecteur blanc :Comme la série E20, RW, avec une épaisseur allant de 0,05 à 0,2 mm, une réflectivité d'environ 80 à 90 % et possédant une certaine transmission de la lumière. Convient à la plupart des conceptions de rétroéclairage standard.

Réflecteur argenté :Généralement blanc d'un côté et argenté de l'autre, très fin (0,04 ~ 0,065 mm), avec une efficacité de réflexion élevée (90 % ~ 98 %) et d'excellentes propriétés de blocage de la lumière. Souvent utilisé dans des scénarios nécessitant une luminosité élevée.

Réflecteur à film multicouche (ESR) :Utilise la technologie du film multicouche, intégrant plus d'un millier de couches dans un rayon de 65 microns. Il ne contient aucun métal mais a un aspect métallique semblable à un miroir. En tant que réflecteur à haut rendement, l'ESR atteint une réflectivité de plus de 98 % sur l'ensemble du spectre de la lumière visible, ce qui le rend idéal pour les systèmes de rétroéclairage hautes performances.

Lors de la personnalisation des modules LCD, le choix de la feuille réflectrice a un impact direct sur l'uniformité du rétroéclairage et l'efficacité énergétique, ce qui représente la première étape de la conception optique.

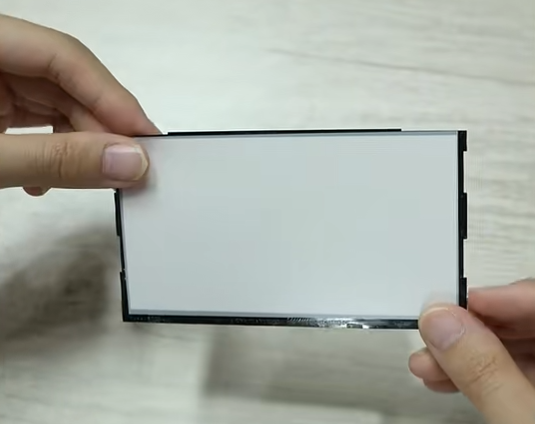

Film bloquant la lumière/feuille d'aluminium (ALF) : contrôle des limites de la lumière et des interférences

Les films bloquant la lumière sont principalement utilisés pour empêcher les fuites de lumière sur les côtés du rétroéclairage et peuvent fournir un blindage électromagnétique. Les types courants incluent :

Dragon d'argent brillant :Surface brillante, épaisseur 0,05-0,1 mm, bonnes propriétés de blocage de la lumière et conductrice. Convient aux environnements industriels nécessitant un blindage contre les interférences.

Dragon Argent Mat :Finition relativement mate, fine (généralement 0,05 mm pour une seule couche), possède une certaine transmission de la lumière et est conductrice.

Bande de bordure blanche :Possède une certaine transmission de la lumière, épaisseur 0,05-0,08 mm, non conductrice. Couramment utilisé dans l’électronique grand public en général.

Ruban adhésif simple face noir et blanc :Peut être appliqué sur les côtés du rétroéclairage lorsqu'il existe des exigences strictes en matière de non-conductivité et d'absence de fuite de lumière latérale.

Ces matériaux jouent le rôle de « gardiens optiques » dans la conception du cadre des écrans LCD, garantissant ainsi l'absence d'interférence de lumière parasite en dehors de la zone d'affichage.

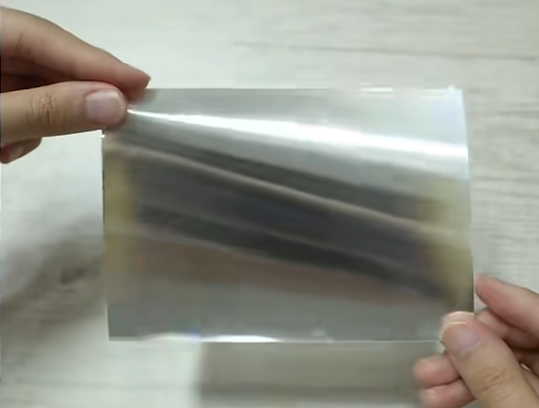

Feuille de diffusion : création d'une toile de lumière uniforme

En tant que « maître homogénéisateur » parmi les films optiques, la feuille diffuseur diffuse la lumière à travers la brume, éliminant les traces de sources lumineuses ponctuelles pour créer un rétroéclairage doux et uniforme. Selon le type de rétroéclairage et l'application, les diffuseurs sont divisés en :

Diffuseur de rétroéclairage inférieur :A généralement un adhésif sur un côté, un voile élevé (~ 90 %), une transmission d'environ 40 % seulement ; épaisseur généralement comprise entre 0,18 et 0,3 mm pour les rétroéclairages inférieurs. Modèles courants : MB433P, MB533.

Diffuseur de rétroéclairage latéral :L'épaisseur couramment utilisée est de 0,09 mm. Modèles courants : TPRA90 (0,09 mm), AJ-75 (0,075 mm). Transmission 65 % à 80 %, brume 75 % à 90 %.

Diffuseurs de rétroéclairage à écran couleur : utilisent généralement une conception à deux feuilles :

Diffuseur inférieur :Placé entre la plaque de guidage de lumière et le film d'amélioration de la luminosité (BEF), homogénéise la lumière émise par la plaque de guidage de lumière. Matériau couramment utilisé : t = 0,065 mm, voile relativement élevé (~ 84 %), transmission élevée (~ 98 %).

Diffuseur supérieur :Placé au-dessus du BEF, il joue un rôle protecteur et aide à prévenir les motifs de moiré. Matériau couramment utilisé : t = 0,05 mm, voile relativement faible (~ 29 %), transmission 90 %.

La sélection et la combinaison appropriées des feuilles de diffusion sont essentielles pour garantir un affichage uniforme et sans taches dans les modules LCD.

Film d'amélioration de la luminosité (BEF) : le moteur optique pour augmenter la luminosité

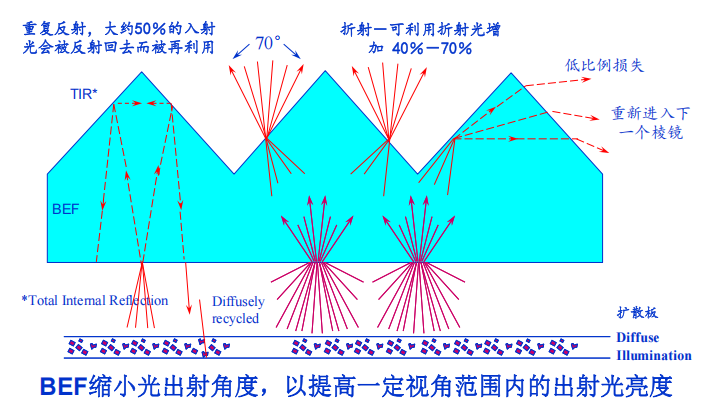

Pour les écrans couleur TFT et autres écrans LCD, la luminosité est une spécification essentielle. Agissant comme « amplificateur de luminosité » parmi les films optiques, le BEF concentre la lumière diffusée à travers une structure de prisme spéciale, chaque film fournissant un gain de luminosité d'environ 40 à 50 %. L'utilisation combinée de deux films peut multiplier la luminosité. Son principe consiste à utiliser un réseau de micro-prismes pour contrôler le trajet de la lumière, faisant sortir la majeure partie de la lumière perpendiculairement à l'écran, augmentant ainsi considérablement la luminosité frontale sans modifier la consommation d'énergie. Le BEF est devenu un composant indispensable dans les rétroéclairages d'écran couleur de milieu à haut de gamme, particulièrement largement utilisé dans les écrans LCD personnalisés hautes performances pour les applications de contrôle industriel, médicales, automobiles et autres.
