Dévoilement des écrans à cristaux liquides : comment votre écran « s'allume » ?

Dans notre discussion précédente, nous avons exploré la naissance et la classification des cristaux liquides. Aujourd’hui, approfondissons : comment fonctionnent exactement les écrans à cristaux liquides ? Comment les écrans de vos smartphones et ordinateurs utilisent-ils l’électricité et la lumière pour présenter des images vibrantes et colorées ?

Le « cœur » d’un écran LCD : la danse des champs électriques et de la lumière

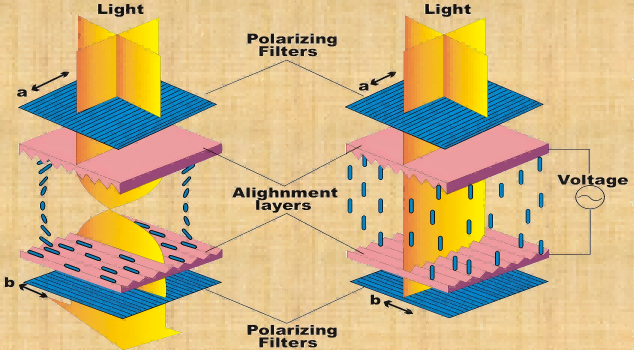

Le principe fondamental des écrans à cristaux liquides peut être résumé comme suit : Un champ électrique contrôle l'alignement des molécules de cristaux liquides, qui à leur tour contrôlent le passage de la lumière, formant finalement une image.

En termes simples, les cristaux liquides agissent comme un « interrupteur » pour la lumière :

• Sans tension appliquée : les molécules de cristaux liquides s'alignent régulièrement, tordant la lumière de 90°, lui permettant de traverser le polariseur. L'écran apparaît « lumineux » (état de non-affichage).
• Lorsqu'une tension est appliquée : l'alignement des molécules de cristaux liquides est perturbé, perdant ainsi leur capacité à déformer la lumière. La lumière est bloquée par le polariseur et l'écran apparaît « sombre » (état d'affichage).

En contrôlant la tension dans différentes zones, un contraste entre la lumière et l'obscurité est créé, formant du texte et des images.

La « famille étendue » des écrans LCD et leurs différences techniques

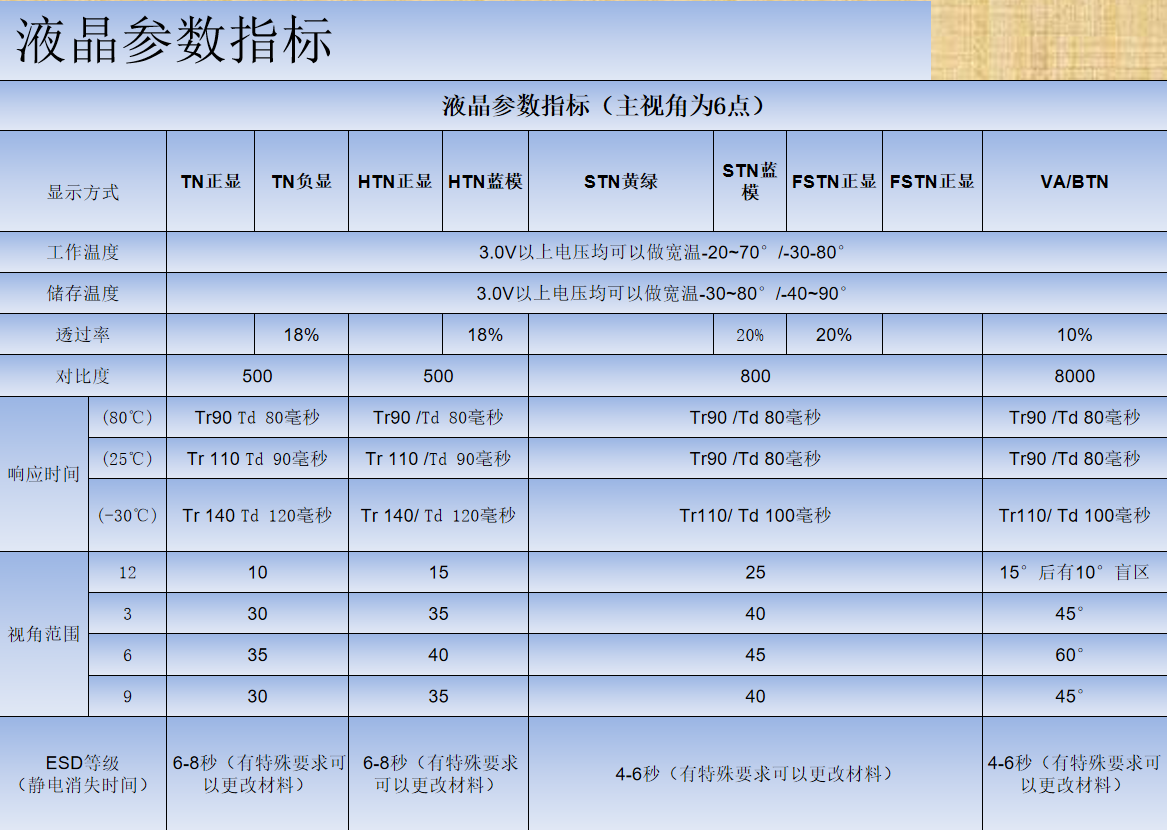

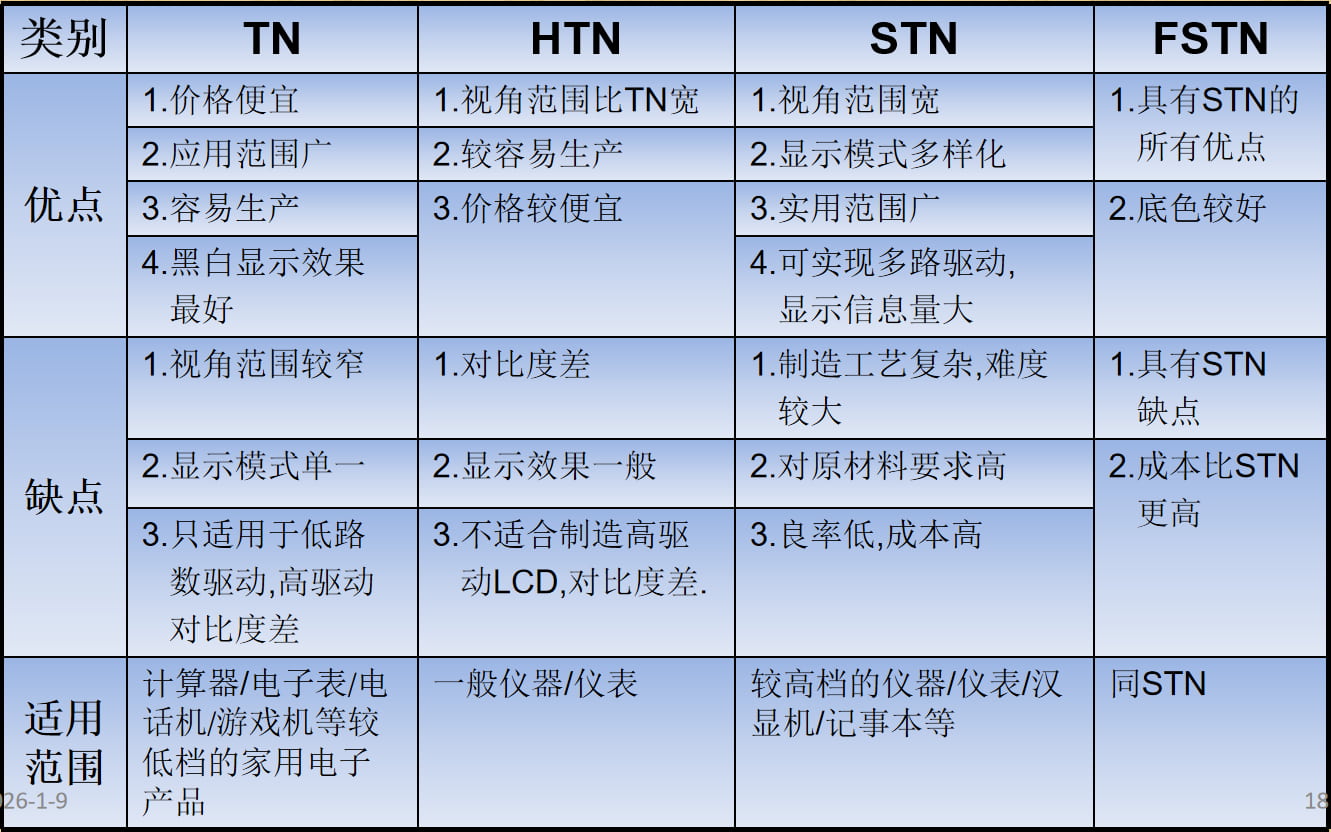

En fonction du degré de torsion moléculaire, les écrans LCD peuvent être classés en différents types, chacun avec des caractéristiques de performance et des applications distinctes :

• TN (Twisted Nematic) : temps de réponse rapide, faible coût, adapté aux appareils d'affichage simples comme les calculatrices et les montres

• HTN (High-Twist Nematic) : plage de conduite plus large, angles de vision légèrement améliorés, adapté aux appareils d'identification de l'appelant et aux outils pédagogiques.

• STN (Super-Twisted Nematic) : contraste plus élevé, adapté aux écrans haute résolution comme les premiers téléphones mobiles et appareils GPS.

• VA (alignement vertical) : représentation d'un noir pur à contraste extrêmement élevé, couramment utilisée dans les moniteurs haut de gamme.

• IPS (In-Plane Switching) : reproduction fidèle des couleurs, angles de vision larges, idéal pour les applications professionnelles telles que la conception et le montage vidéo.

• TFT (Thin-Film Transistor) : Chaque pixel est contrôlé par un transistor indépendant, offrant une réponse rapide et d'excellentes performances de couleur. Il s’agit de la technologie dominante pour les smartphones et les écrans d’ordinateur modernes.

En résumé:

• TN : réponse rapide, faible coût, mais couleurs et angles de vision limités.

• VA : Contraste élevé, idéal pour le divertissement.

• IPS : Couleurs précises, angles de vision larges, adaptés à un usage professionnel.

• TFT : performances globales élevées, le choix préféré des appareils intelligents modernes.

Comment évaluer un écran LCD ? Quatre indicateurs de performance clés expliqués

Lors de la sélection d'un écran LCD, au-delà de la taille et de la résolution, faites attention aux quatre indicateurs principaux suivants :

• Rapport de contraste

Le rapport de luminosité entre les zones les plus claires et les plus sombres. Un rapport de contraste plus élevé donne des images plus claires avec une meilleure profondeur. Généralement, un ratio ≥1000:1 est recommandé.

• Temps de réponse

Vitesse à laquelle les pixels passent du clair au foncé ou vice versa, mesurée en millisecondes (ms). Des temps de réponse plus courts réduisent le flou de mouvement, ce qui les rend idéaux pour les jeux et le contenu dynamique.

• Angle de vision

La cohérence de la couleur et de la luminosité lors de la visualisation de l'écran sous différents angles. Les écrans IPS offrent généralement des angles de vision larges jusqu'à 178°.

• Performance des couleurs

Comprend la couverture de la gamme de couleurs, la précision des couleurs et la profondeur des couleurs. La conception professionnelle et la production vidéo nécessitent une attention particulière à la couverture de la gamme de couleurs sRGB, Adobe RGB ou DCI-P3.
