Analyse complète de la technologie LCD noire (partie 1) : structure et connexion, déverrouillage du code de base de l'affichage

Dans le monde d'aujourd'hui où les appareils électroniques sont omniprésents, les écrans à cristaux liquides (LCD) constituent l'interface principale de l'interaction homme-machine, et leurs capacités techniques déterminent directement l'expérience utilisateur des appareils. Des appareils portables intelligents aux systèmes de contrôle industriels, des écrans automobiles à l'électronique grand public, derrière les produits LCD dans différents scénarios se cachent des schémas structurels et des technologies de connexion méticuleusement conçus. En tant que fabricant professionnel d'écrans LCD personnalisés et usine d'écrans LCD puissante, CNK est une entreprise de haute technologie spécialisée et sophistiquée dédiée à la R&D, à la production et à la vente de dispositifs d'affichage et de produits HMI (interface homme-machine).

Aujourd'hui, nous procéderons à une analyse approfondie des principes fondamentaux des écrans LCD, vous aidant à comprendre la logique sous-jacente de la technologie d'affichage.

I. Structure du produit : solutions d'affichage sur mesure

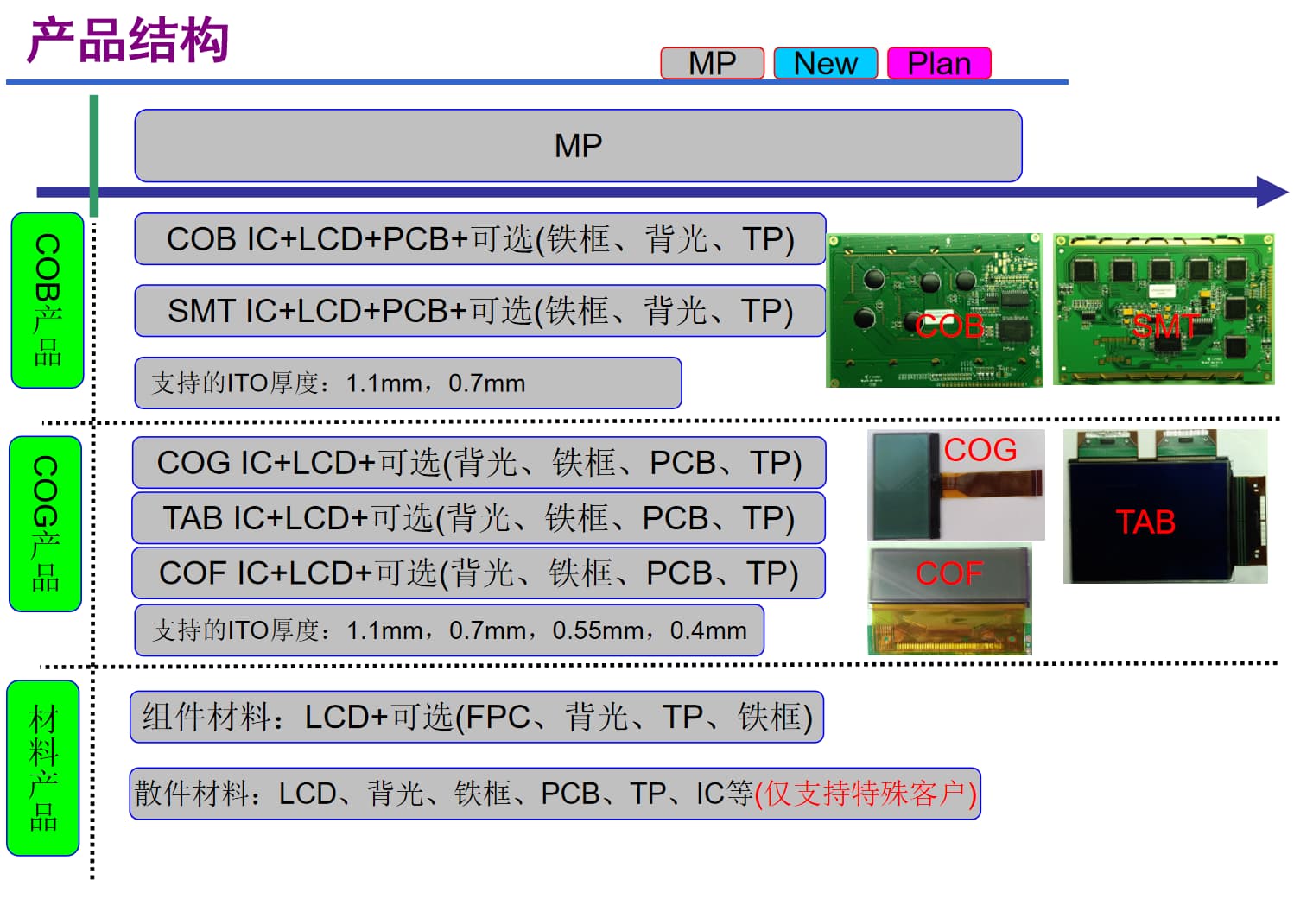

La structure du produit des écrans LCD n'est pas universelle, mais est personnalisée en fonction des scénarios d'application et des exigences de performances. En tant qu'entreprise de fabrication d'écrans expérimentée, les produits principaux de CNK comprennent des écrans LCD monochromes et des modules monochromes, des modules d'affichage TFT de 0,96 à 15,6 pouces, des modules OLED et des modules d'interaction homme-machine IHM. Sa structure de produits se compose principalement de trois catégories de produits de base et de divers programmes dérivés :

1. Produits intégrés : choix grand public efficaces et stables

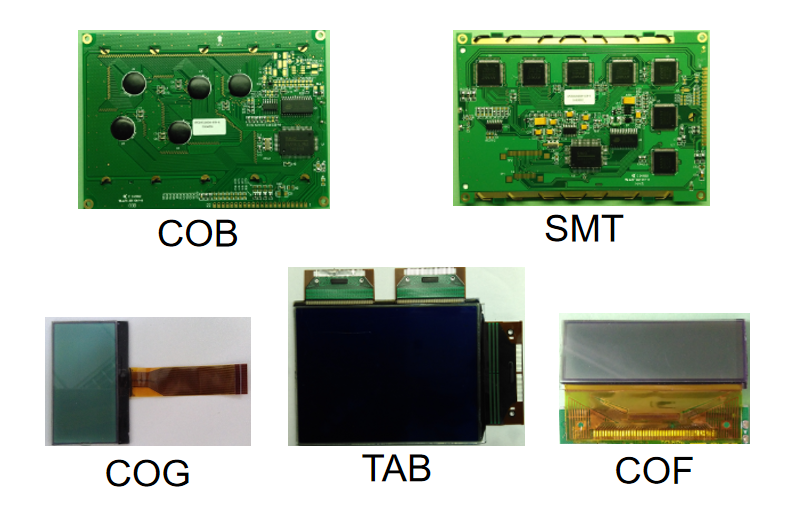

•  Produits COB: Adoptez une architecture de base de « IC + LCD + PCB » et peut être équipé de composants optionnels tels que des cadres en fer, des rétroéclairages et des TP (écrans tactiles). Avec une intégration élevée et une forte stabilité, ils sont largement utilisés dans des scénarios avec des exigences de fiabilité strictes tels que le contrôle industriel et les équipements automobiles.
•  Produits COG :Basés sur « IC + LCD », ils prennent en charge une sélection flexible d'accessoires tels que des rétroéclairages, des cadres en fer, des PCB et des TP. Tout en garantissant des performances, ils simplifient la conception structurelle, ce qui les rend adaptés aux appareils portables intelligents, aux petits appareils portables et à d'autres produits soumis à des limitations de taille strictes.
•  Produits SMT/COF/TAB :Combinez respectivement SMT IC, COF IC et TAB IC avec un écran LCD, ainsi que des accessoires en option, couvrant les besoins d'affichage de milieu à haut de gamme. Parmi eux, les schémas COF et TAB excellent dans les produits à lunette étroite et haute résolution.

•  Matériaux des composants :Centrés sur l'écran LCD, ils peuvent être associés à des composants tels que des FPC (circuits imprimés flexibles), des rétroéclairages, des TP et des cadres en fer, offrant ainsi aux clients des solutions semi-intégrées qui équilibrent flexibilité de personnalisation et efficacité d'assemblage.
• Matériaux de pièces de rechange :Proposez un ensemble complet de pièces de rechange, notamment des écrans LCD, des rétroéclairages, des cadres en fer, des PCB, des TP et des circuits intégrés, prenant uniquement en charge les besoins de personnalisation approfondis des clients spéciaux. Cela démontre pleinement la capacité d'adaptation flexible d'un fabricant d'écrans LCD personnalisés et convient aux scénarios d'affichage de niche et personnalisés.

Il convient de noter que différents schémas structurels de CNK prennent en charge différentes épaisseurs d'ITO : les schémas COB et SMT prennent en charge des épaisseurs de 1,1 mm et 0,7 mm ; Les schémas COG, COF et TAB s'étendent jusqu'à 0,55 mm et 0,4 mm. L'épaisseur plus fine de l'ITO permet la miniaturisation et la légèreté des appareils, reflétant également la force technique exquise de l'usine d'écrans LCD.

II. Méthodes de connexion : conception de « pont » de transmission efficace

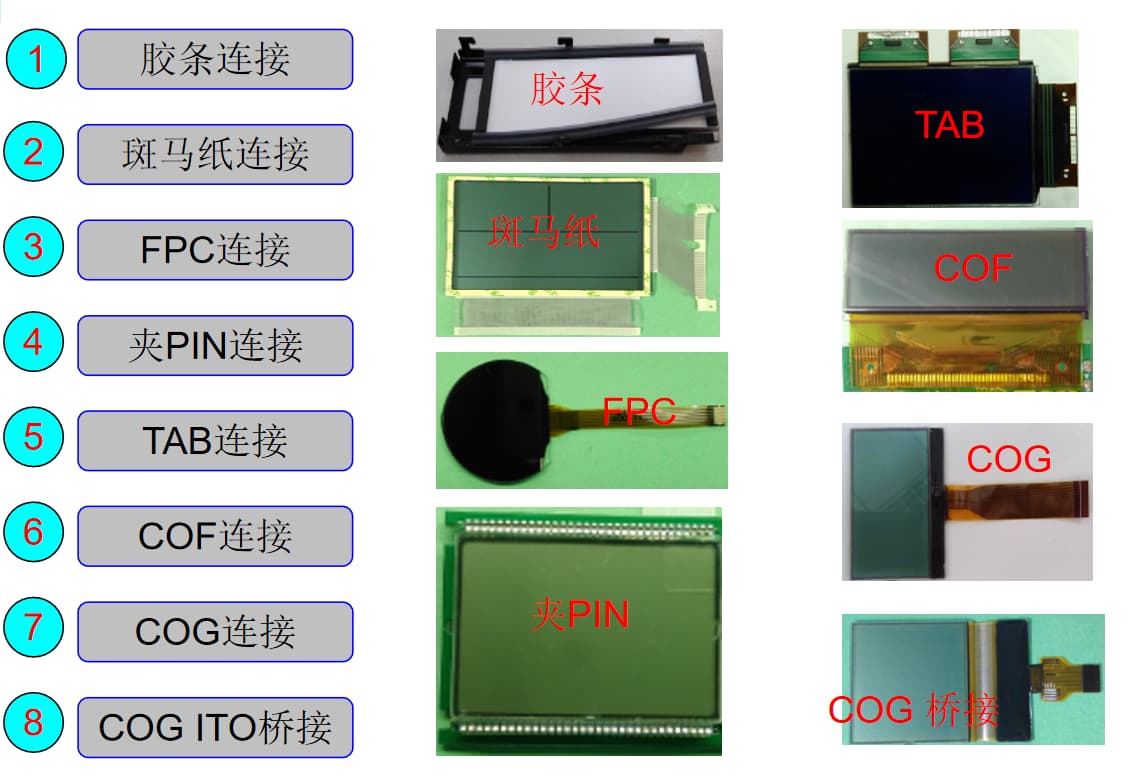

Si la structure du produit est le « squelette » d'un écran LCD, alors la méthode de connexion est le « vaisseau sanguin » qui le traverse, affectant directement la stabilité de la transmission du signal et la commodité d'assemblage du produit. En tant qu'entreprise professionnelle de fabrication d'écrans, CNK maîtrise 8 méthodes de connexion courantes, couvrant entièrement différents scénarios d'application :

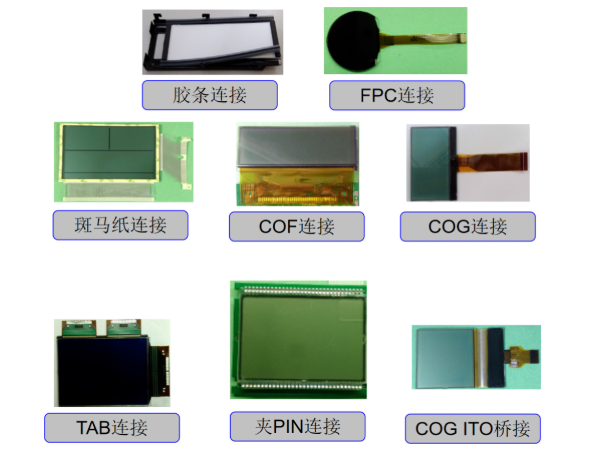

1. Schémas de connexion de base : simples, fiables et dont les coûts sont contrôlables ·

• Connexion de bande de caoutchouc :Facile à utiliser et peu coûteux, adapté aux appareils électroniques ordinaires ayant de faibles exigences en matière de stabilité de connexion.
• Connexion du papier zèbre :Avec une bonne conductivité et flexibilité, il s'adapte à une légère déformation structurelle et est souvent utilisé pour connecter de petits écrans LCD et PCB.
•  Connexion du clip à broche :Facile à démonter et pratique pour une maintenance ultérieure, il est largement utilisé dans les équipements nécessitant un débogage fréquent ou le remplacement de composants.

• Connexion FPC :Combiné à des circuits imprimés flexibles, il peut réaliser des connexions dans des espaces multi-angles et étroits, ce qui en fait le schéma préféré pour les appareils portables intelligents, les appareils pliables et d'autres produits.
• Connexion ONGLET :Lie directement le circuit intégré du pilote à l'écran LCD via TAB (film conducteur anisotrope), réduisant ainsi les nœuds de connexion et améliorant l'efficacité et la stabilité de la transmission.
• Connexion COG :Lie directement le circuit intégré au substrat en verre de l'écran LCD, réduisant considérablement la taille du produit et améliorant l'intégration, qui est la méthode de connexion principale pour les appareils portables haut de gamme.
• Connexion COF :Le circuit intégré est emballé sur un film flexible puis collé à l'écran LCD, offrant à la fois flexibilité et haute intégration, s'adaptant aux besoins d'affichage des cadres étroits et des hautes résolutions.
• Pontage COG ITO :Une conception de pontage spéciale optimise davantage le chemin de transmission du signal, offrant d'excellentes performances sur les écrans LCD de grande taille et de haute qualité d'image.

S'appuyant sur des schémas structurels riches et des technologies de connexion fiables, CNK, en tant qu'entreprise de haute qualité dans le domaine des écrans TFT chinois, fournit en permanence des solutions d'affichage de haute qualité pour diverses industries. Dans le prochain article, nous continuerons à explorer la classification des types et les modes d’affichage des écrans LCD, alors restez à l’écoute !
