Rétroéclairage LCM : les rôles critiques du cadre en plastique et du ruban adhésif double face

Dans la technologie d'affichage moderne, l'écran à cristaux liquides (écran LCD) constitue un composant essentiel et ses performances globales dépendent en grande partie du module intégré derrière celui-ci, le LCM (module LCD). Le LCM intègre le dispositif d'affichage à cristaux liquides, les circuits de commande, les composants structurels et le rétroéclairage dans un module complet, l'effet lumineux du rétroéclairage déterminant directement la qualité visuelle finale de l'écran. Au sein de la structure complexe du rétroéclairage, des composants tels que le cadre en plastique et le ruban adhésif double face fonctionnent en synergie avec des éléments essentiels tels que les films optiques et les sources lumineuses pour assurer collectivement la stabilité et les performances optiques du module.

Rétroéclairage : la base des visuels d'affichage

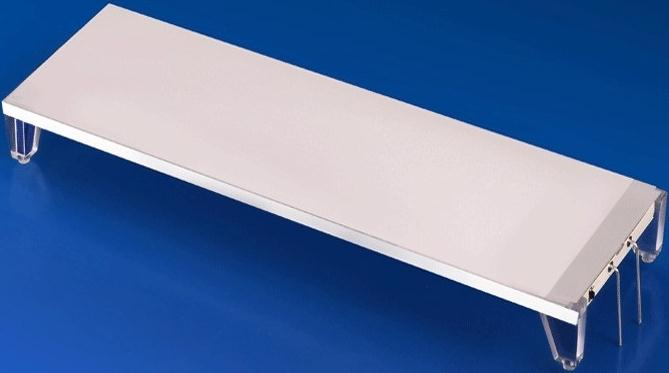

Le rétroéclairage (BackLight) est situé derrière l'écran à cristaux liquides et sa fonction principale est de convertir les sources lumineuses ponctuelles en sources lumineuses de surface uniformes et lumineuses. Sa conception optique affecte directement l'uniformité de la luminosité, le contraste et les performances des couleurs de l'ensemble du module, ce qui est particulièrement critique pour les modules d'affichage couleur (module d'affichage TFT). Un rétroéclairage typique se compose d'une source de lumière, d'une plaque de guidage de lumière, de plusieurs couches de films optiques, d'un cadre structurel en plastique et d'un panneau de feux de route, le tout méticuleusement combiné. L'innovation continue dans ce domaine par de nombreux grands fabricants d'écrans LCD en Chine repose sur une compréhension approfondie du rôle de chaque composant.

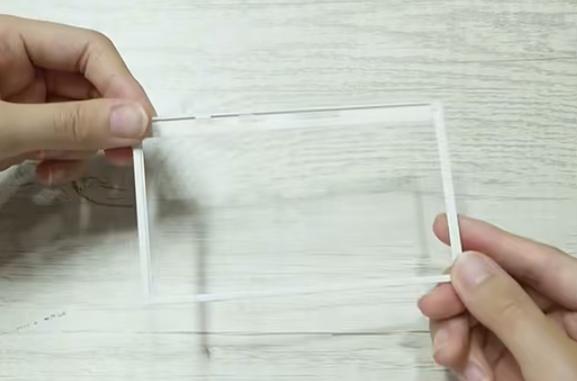

Monture en plastique : le double gardien de l'optique et de la structure

Le cadre en plastique sert de squelette au rétroéclairage, fournissant non seulement un support mécanique et une protection essentiels, mais assumant également d'importantes fonctions de gestion optique. Le choix du matériau est directement adapté aux différentes conceptions de produits :

Matériau URZ2501 :Offre d'excellentes propriétés de réflexion et de blocage de la lumière, couramment utilisées dans les modules d'affichage couleur milieu à haut de gamme (module d'affichage TFT) pour améliorer le contraste et la pureté des couleurs.

Matériau PC blanc :Souvent utilisé dans les conceptions à rétroéclairage latéral, facilitant le profil mince des écrans LCD.

Matériau PC blanc + fibre de verre :Améliore la rigidité structurelle des produits de rétroéclairage éclairés par le bas, adaptés aux environnements industriels avec des exigences de fiabilité strictes.

Dans les projets impliquant des écrans LCD personnalisés, la conception et la sélection des matériaux du cadre en plastique sont essentielles pour obtenir des effets optiques et des spécifications mécaniques spécifiques.

Ruban adhésif double face : le spécialiste des adhésifs dissimulés et du blocage de la lumière

Le ruban adhésif double face joue un rôle indispensable d'« adhésif » dans l'assemblage LCM. Il est chargé de sécuriser les films optiques internes tels que la plaque de guidage de la lumière, le film de diffusion et le film d'amélioration de la luminosité, et finalement de lier fermement le rétroéclairage à l'écran LCD.

Ruban adhésif double face conventionnel :Disponible dans divers substrats (par exemple, sans substrat, PET) et options d'épaisseur (0,03 à 0,30 mm). Lors de la connexion d'écrans LCD à structure COG, la sélection d'un ruban adhésif double face d'épaisseur appropriée peut efficacement amortir la pression et empêcher l'apparition de points blancs d'affichage.

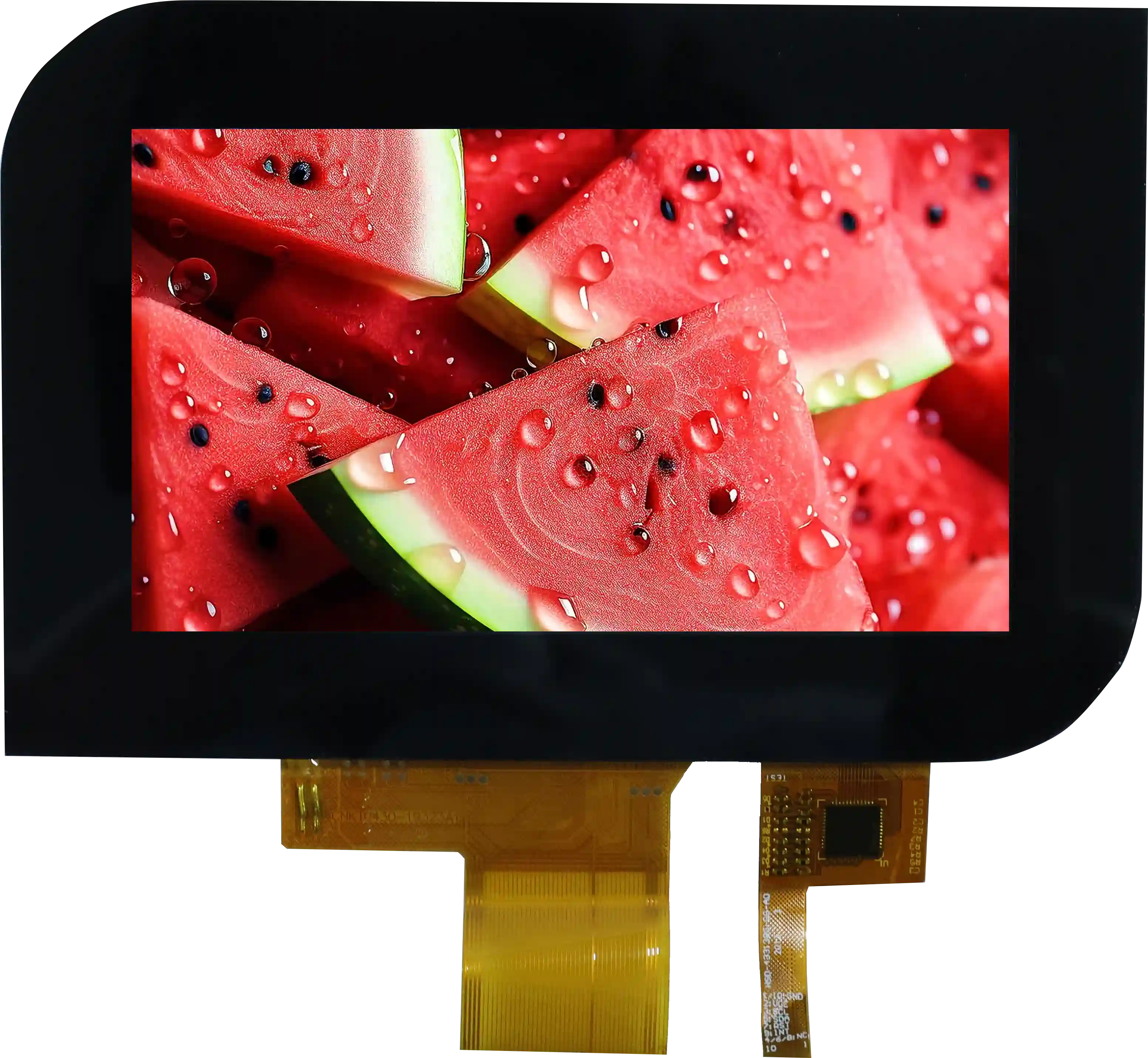

Ruban adhésif double face noir et blanc :Il s'agit d'un matériau fonctionnel avec un côté noir pour bloquer la lumière et un côté blanc pour la réflexion, effectuant simultanément les trois tâches d'adhésion, de blocage de la lumière et de réflexion. Il est souvent utilisé pour définir la zone d'affichage effective des modules d'affichage couleur (module d'affichage TFT) et pour sécuriser les circuits flexibles (FPC), ce qui en fait un composant important pour améliorer la clarté des limites d'affichage et la fiabilité globale.

Conclusion

Dans le système précis d'un LCM, depuis les LED électroluminescentes et les plaques de guidage de la lumière jusqu'aux cadres de fixation en plastique et au ruban adhésif double face, chaque composant remplit une fonction unique et irremplaçable. Ils travaillent ensemble dans une coordination précise, et l’absence ou le défaut d’un lien unique affecterait les performances et la fiabilité globales. La valeur du cadre en plastique et du ruban adhésif double face réside précisément dans leur synergie indispensable avec d'autres composants essentiels tels que le rétroéclairage et l'écran LCD, formant collectivement la base d'un module d'affichage stable, efficace et de haute qualité.
