De la source lumineuse à la qualité de l'image : le rétroéclairage est le véritable « héros des coulisses » du module LCD.

Lorsque les gens parlent d’écrans LCD, la première chose qui leur vient à l’esprit est souvent simplement « l’écran ». Mais un module à cristaux liquides (LCM) complet est bien plus qu’un simple panneau à cristaux liquides. Il intègre des circuits intégrés de pilote, un PCB et un composant souvent négligé mais essentiel : le rétroéclairage.

Rétroéclairage : Le « moteur lumineux » situé derrière l’écran

Le matériau à cristaux liquides lui-même n’émet pas de lumière. Il agit davantage comme un « modulateur de lumière », s’appuyant sur le système de rétroéclairage pour fournir un éclairage avant de pouvoir afficher une image. La tâche principale d'un rétroéclairage est de convertir une source lumineuse ponctuelle ou linéaire en une source lumineuse de surface très uniforme.

Luminosité, uniformité, température de couleur, consommation d'énergie : chaque aspect de l'expérience visuelle que vous remarquez en un coup d'œil est pris en charge par la technologie de rétroéclairage.

Démontage du rétroéclairage : Un ensemble de systèmes optiques précis

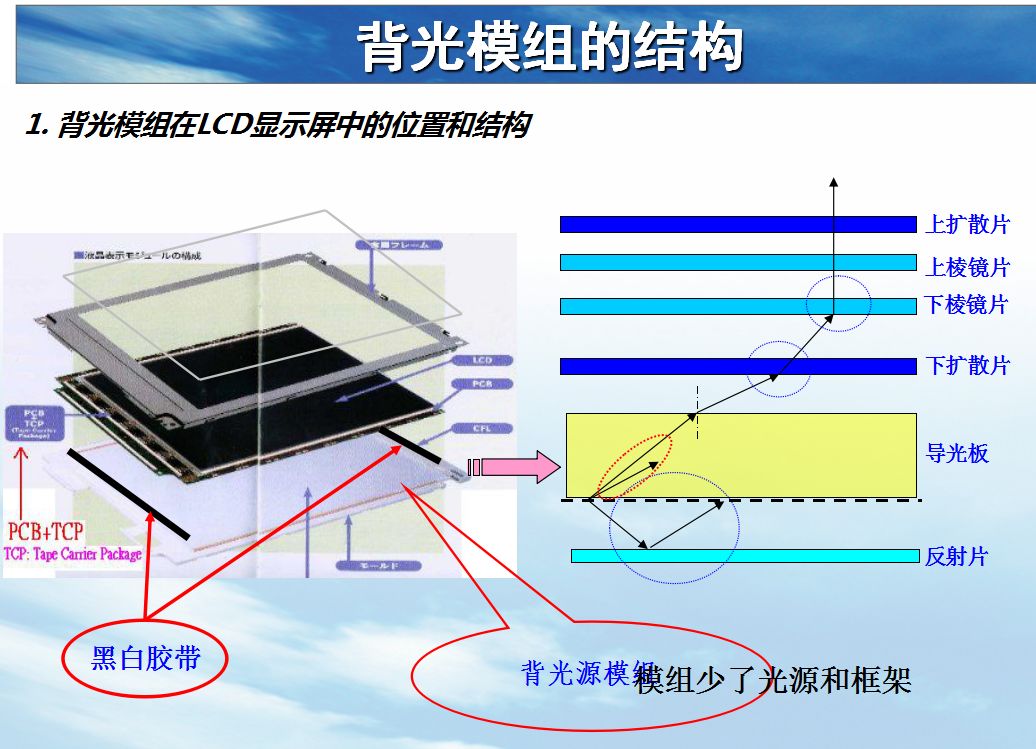

Un rétroéclairage haute performance est le résultat d’une science avancée des matériaux et d’une ingénierie optique de précision. Ses principaux composants comprennent :

Source de lumière :L’origine de la lumière, déterminant la température de couleur, la luminosité et la durée de vie de base du rétroéclairage.

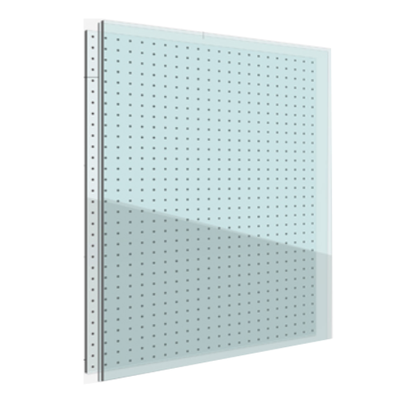

Plaque de guidage de lumière (LGP) :La clé d’une répartition uniforme de la lumière. Des points microstructurés sur la surface inférieure diffusent la lumière entrant depuis le bord sur tout le plan. Les points moulés avec précision offrent généralement de meilleures performances optiques que les points imprimés traditionnels.

Ensemble de films optiques :Les films diffuseurs, les films d'amélioration de la luminosité (BEF) et les feuilles réfléchissantes travaillent ensemble pour éliminer les points chauds, améliorer l'efficacité de la lumière frontale et garantir l'uniformité.

Cadre structurel et panneau lumineux :Fournit un support mécanique stable et des connexions électriques fiables.

Selon la structure, les rétroéclairages se répartissent en deux principales voies technologiques :

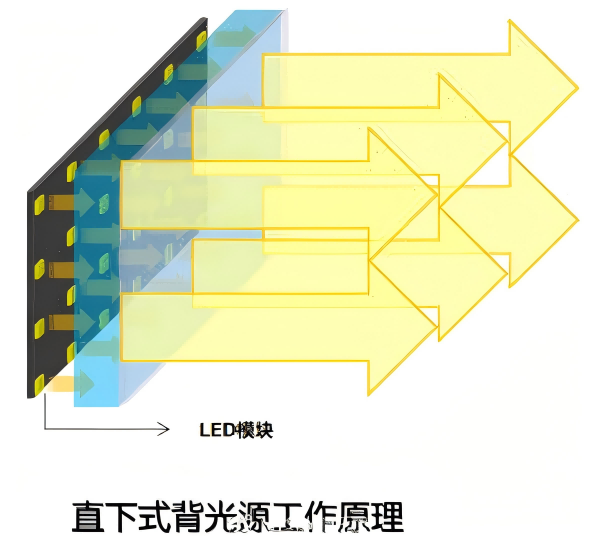

Éclairage direct :Les réseaux de LED sont placés directement sous la plaque de guidage de lumière pour un éclairage direct. Cela offre une luminosité élevée et prend en charge le contrôle de gradation local.

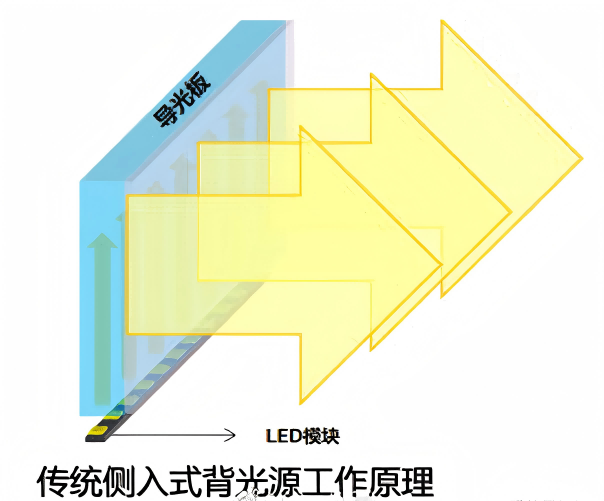

Éclairage de bord :Des barres lumineuses LED sont positionnées sur les côtés de la plaque de guidage de lumière. La lumière entre par le bord et est réfléchie vers l'avant à travers la plaque, ce qui en fait la clé pour obtenir des designs ultra fins.

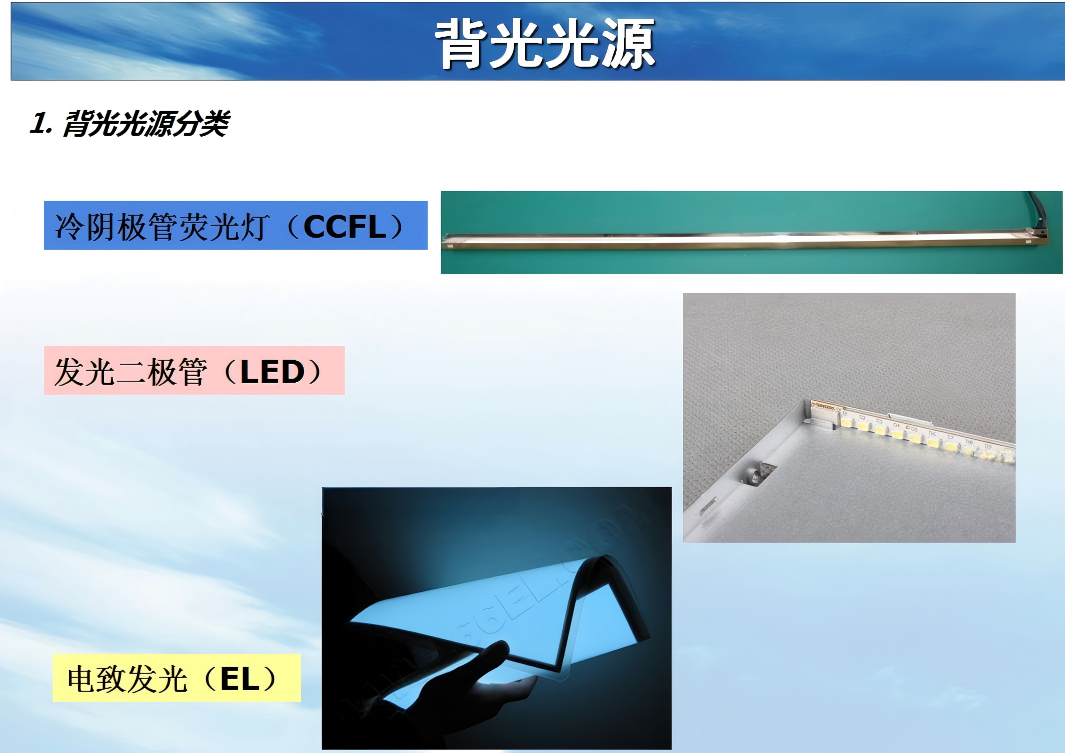

Trois types de sources lumineuses, chacune avec ses propres avantages.

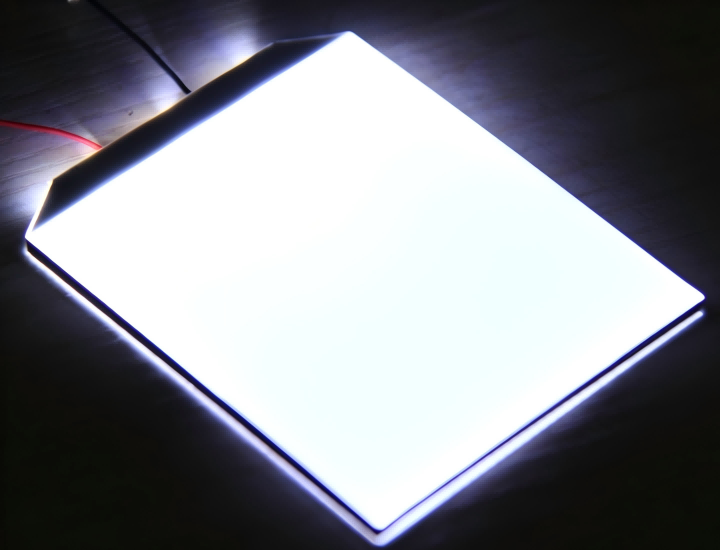

Rétroéclairage LED :Haute luminosité, longue durée de vie (plus de 30 000 heures en éclairage périphérique), faible consommation d'énergie et format compact. C'est le choix courant pour tout, de l'électronique grand public aux écrans industriels.

Rétroéclairage EL (électroluminescent) :Ultra fin, parfaitement uniforme sur toute la surface et flexible/pliable. Il reste indispensable pour les écrans LCD personnalisés et les applications d'affichage flexibles.

Rétroéclairage CCFL (lampe fluorescente à cathode froide) :Largement remplacé par les LED dans les produits de consommation, mais toujours précieux dans certaines applications d'affichage professionnelles en raison de son excellente saturation et uniformité des couleurs.

Résumé technique

Un rétroéclairage est bien plus qu’un simple composant d’éclairage. De la sélection des matériaux et de la conception optique au choix de la source de lumière et au raffinement des processus structurels, chaque détail contribue à la performance finale d'un écran.

Pour les fabricants qui recherchent des écrans de haute qualité, une expertise approfondie en technologie de rétroéclairage constitue la base de la différenciation des produits, répondant aux exigences des écrans LCD personnalisés haut de gamme et garantissant que chaque écran tient ses promesses visuelles.

De la source lumineuse à la qualité de l’image, le rétroéclairage est le véritable héros méconnu des modules LCD. Comprendre la technologie de rétroéclairage, c’est, en fin de compte, comprendre ce qui constitue un bon écran.
